PRO-40 PBS | Macchina Stazionaria Per Smussatura Tubi

PRO-40 PBS è una macchina stazionaria per la smussatura di serbatoi o tubi con un diametro compreso tra 200 mm e 1000 mm. La testa di smussatura ad alta velocità, con inserti sostituibili, consente una lavorazione efficace ed efficiente con larghezze di smusso fino a 45 mm all’interno di un range di angoli compreso tra 0° e 60°. Gli accessori opzionali ampliano il campo applicativo della PRO-40 PBS per creare smussi interni fino a 20 mm di larghezza e preparazioni con smusso a J con R6 o R8.

  • Ampio range applicativo per tubi di diametro da 200 mm a 1000 mm
  • Angolo dismusstura continuamente regolabile tra 0 e 60°
  • Può smussare tubi in acciaio al carbonio o in acciaio inossidabile
  • Il dispositivo opzionale per la smussatura di tubi ovali consente di ottenere uno spessore uniforme della spalla dello smusso (disponibile anche per macchine installate per retrofitting).
  • Peso massimo consentito del tubo fino a 10.000 kg con rulli in acciaio opzionali.
  • Protezione contro il sovraccarico per prevenire danni al motore.
  • PRO-40 PBS produce smussi precisi in tempi ridotti consentendo una riduzione dei costi e migliorando la qualità.
Guarda Video Play Scarica il PDF Download Invia E-mail Email
PRO-40 PBS | Macchina Stazionaria Per Smussatura Tubi

Angolo di smusso

da -60° a 60°

Spessore min della parete

5mm

Diametro esterno del tubo

200-1000mm

Alimentazione

1~ 208 – 230 V, 50/60 Hz
3~ 208 – 230 V, 50/60 Hz

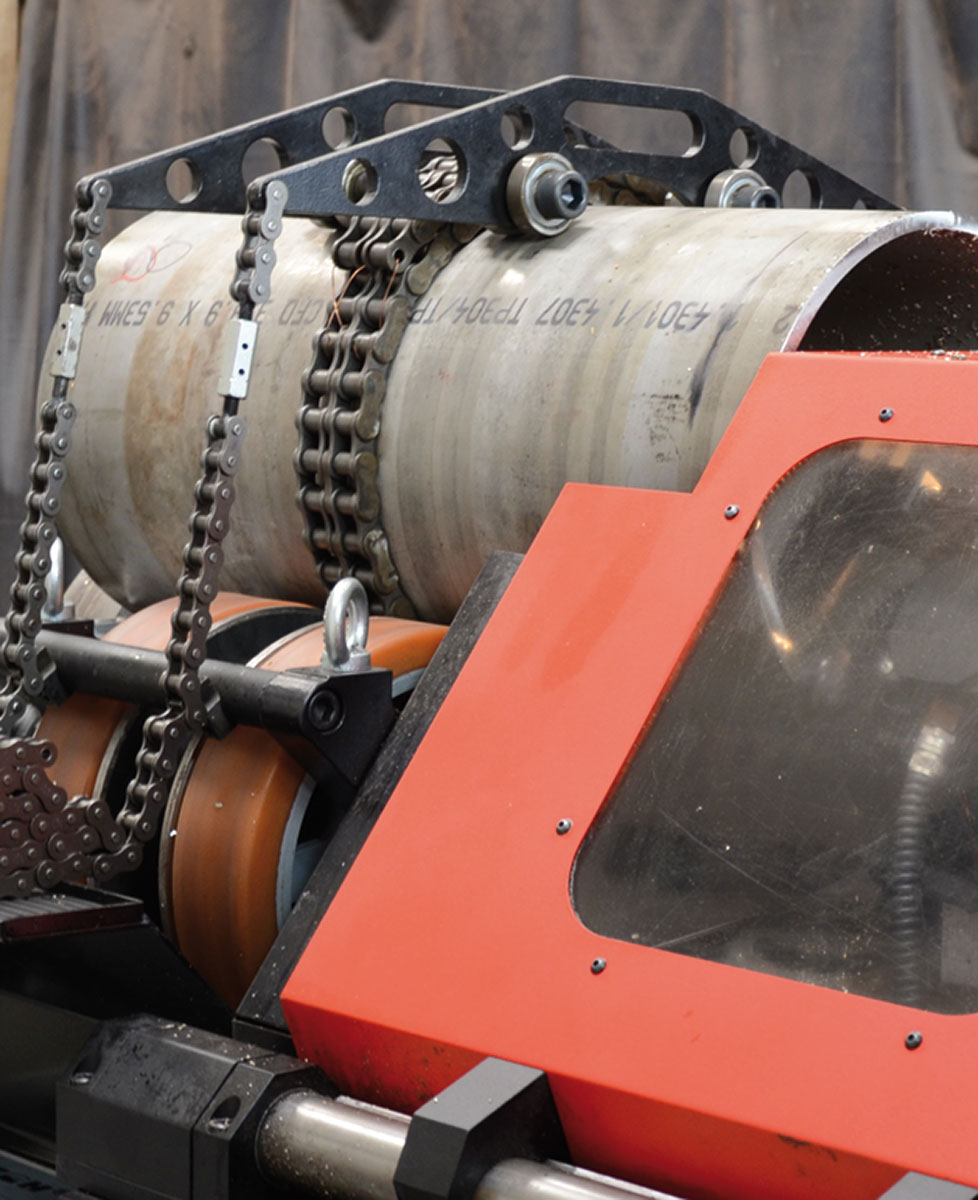

Protezioni e incremento dell’illuminazione interna sicurezza e comfort per l’operatore

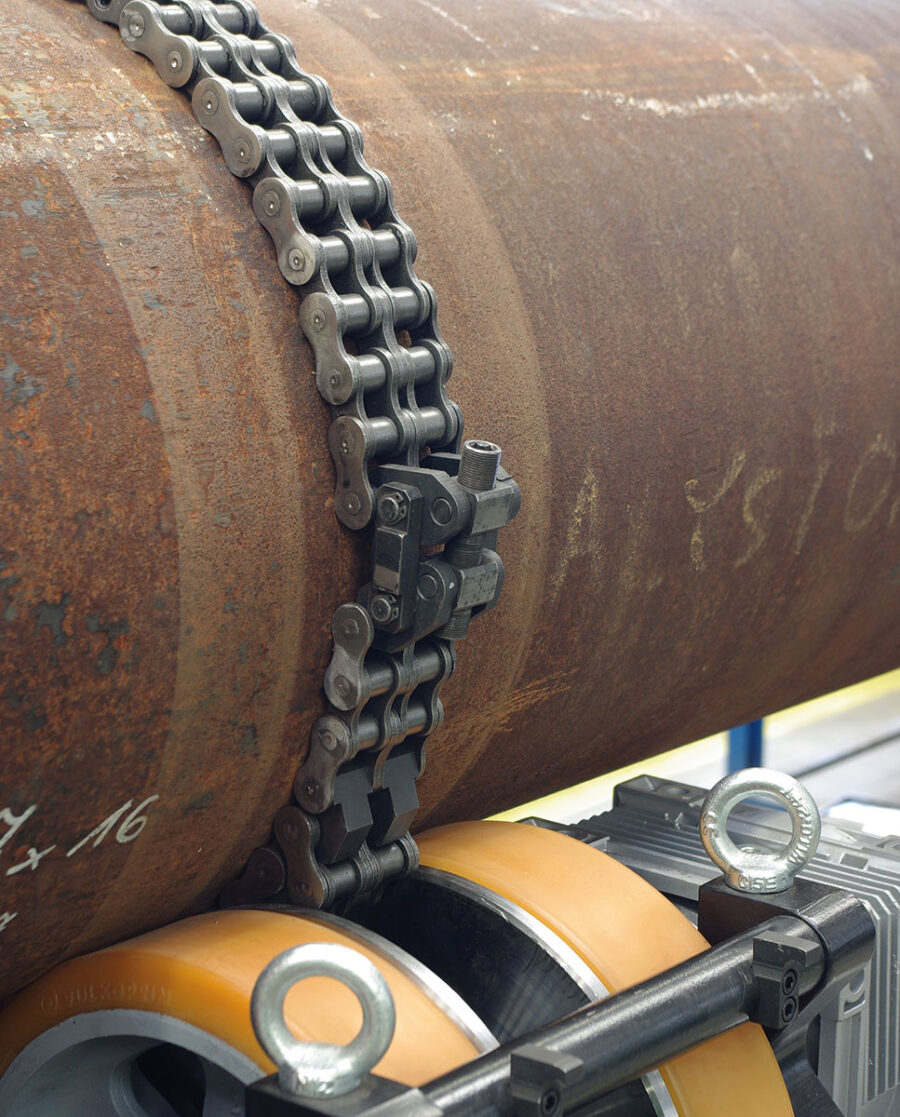

Adjustable chain (ø 200–1000 mm) ensures positive axial rotation

La catena regolabile (ø200 – 1000mm) assicura una rotazione assiale positiva

Fissaggio della guida per tubi ovali. Disponibile sia per macchine nuove o per retrofit

Pannello di controllo facile da usare

Smussatura a ’’J’’

Specifiche

Power supply1~ 208 – 230 V, 50/60 Hz
3~ 208 – 230 V, 50/60 Hz
External pipe diameter range200-1000 mm (8”– 40”)
pipes longer than 830 mm;
200-600 mm (8”– 23-5/8”)
pipes of 400-830 mm length
Maximum allowed pipe weight
10 000 kg (22 000 lbs)*, if active support
equipped with optional steel rollers
Min. pipe wall thickness
5 mm (3/16’’)
Pipe fixing
mechanical with chain
Feed rate
100-1100 mm/min
Beveling angle range
0-60°
with continuous angle adjustment
Max OD bevel width
45 mm (1-3/4”)
Max ID bevel width
5 mm (1/4”) standard,
up to 20 mm (“13/16) - option
Beveling type „J”
YES - option
„J” type beveling radius0.24 in./6 mm
or 0.31 in./8 mm
Product Code UKS-0436-10-20-00-1
