Rail Bull | Carrello Per Saldatura Con Oscillatore

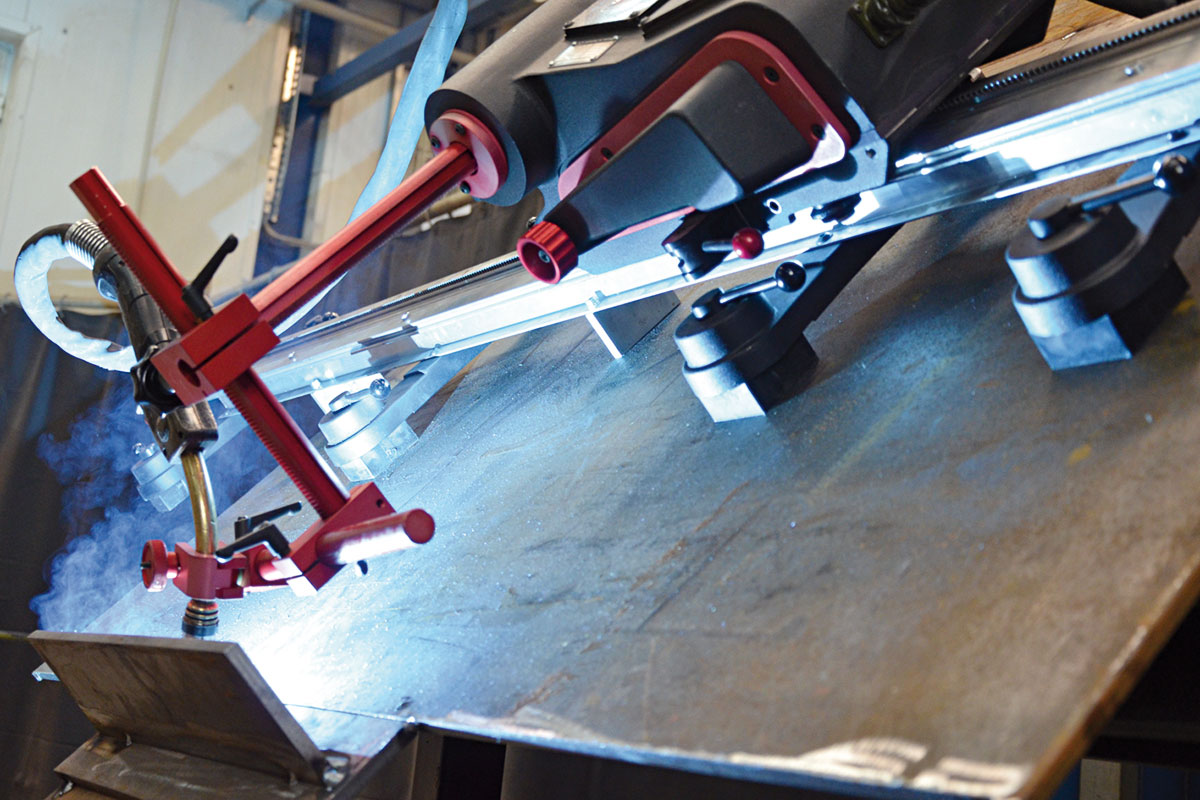

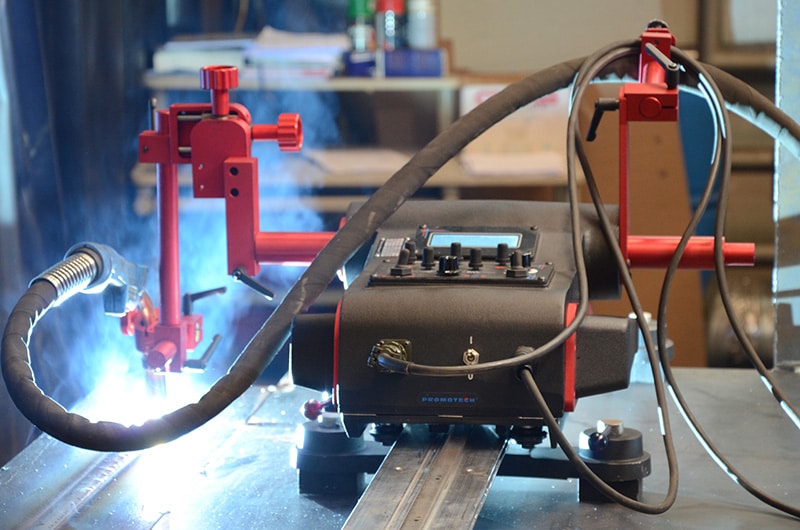

Il Rail Bull è un carrello per saldatura controllato digitalmente con oscillatore lineare integrato. Il carrello può muoversi lungo binari rigidi o semi-flessibili su superfici piane e curve.
I binari possono essere fissati sia su materiali ferromagnetici che non ferromagnetici grazie a magneti o ventose. Dotato di un sistema di movimentazione a pignone e cremagliera con controllo elettronico della velocità, il Rail Bull è in grado di produrre saldature costanti e di alta qualità in posizione piana, verticale ed orizzontale.

  • Un avanzato sistema di controllo elettronico basato su un motore elettrico con encoder ad alta risoluzione, garantisce un’accuratezza in termini di velocità di avanzamento.
  • Oscillatore lineare integrato

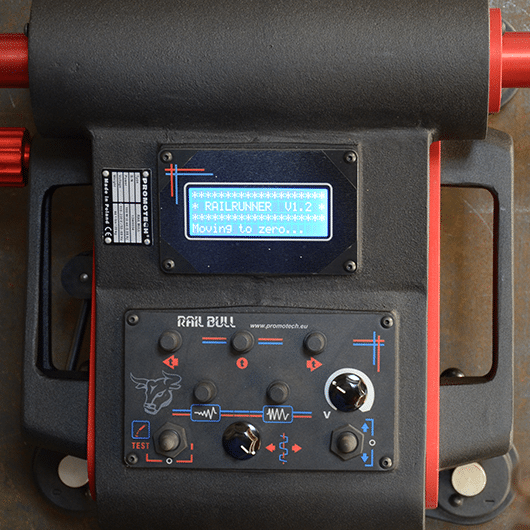

  • Display LCD multifunzione mostra i parametri del processo e lo stato di funzionamento del carrello.
  • Design compatto e leggero con robusto telaio in alluminio pressofuso.
  • Alimentazione elettrica 115-230 V, 50-60 Hz o 42 V, 50-60 Hz
  • Rail Bull produce saldature di alta qualità in un tempo inferiore rispetto all’esecuzione manuale
Rail Bull | Carrello Per Saldatura Con Oscillatore

Saldatura continua con oppure senza oscillazione lineare

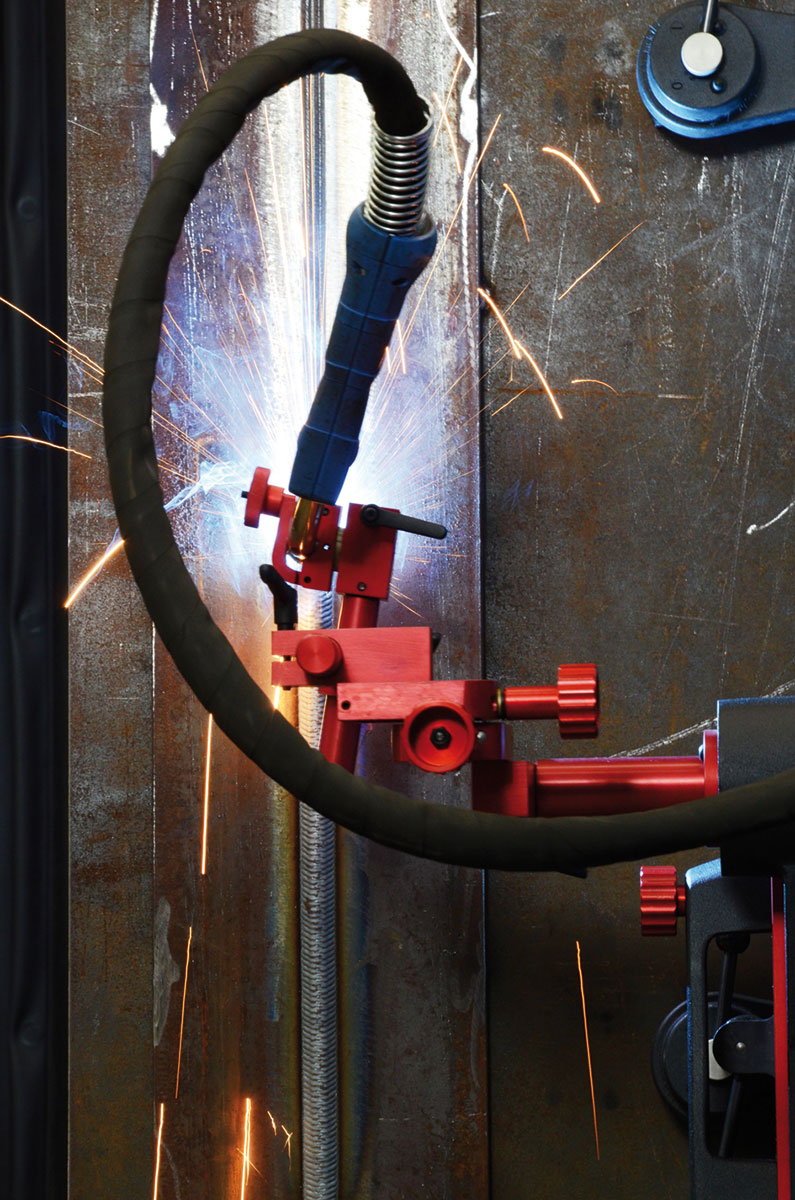

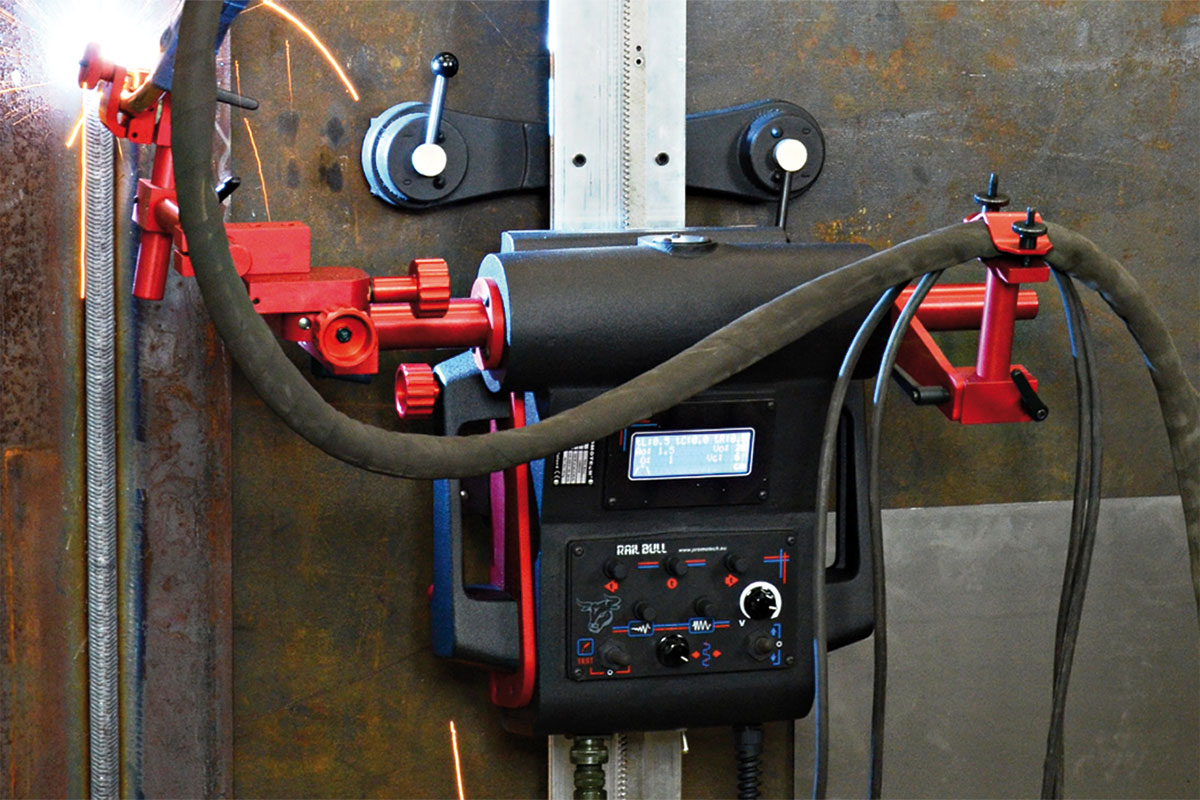

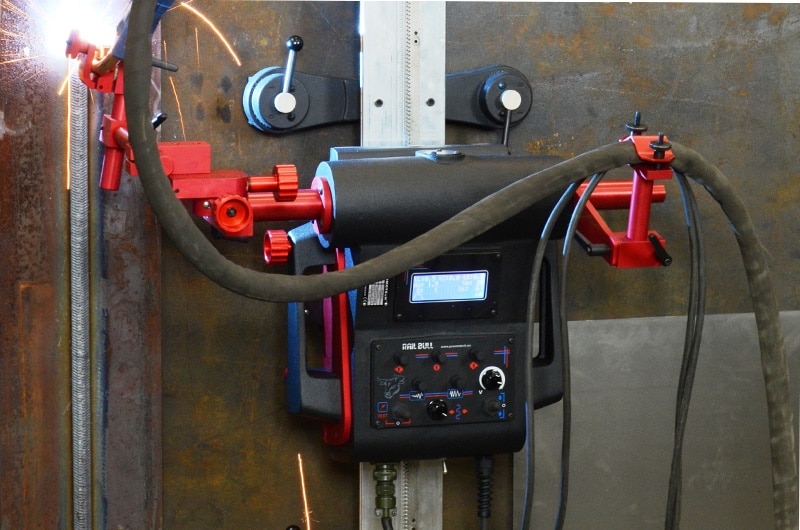

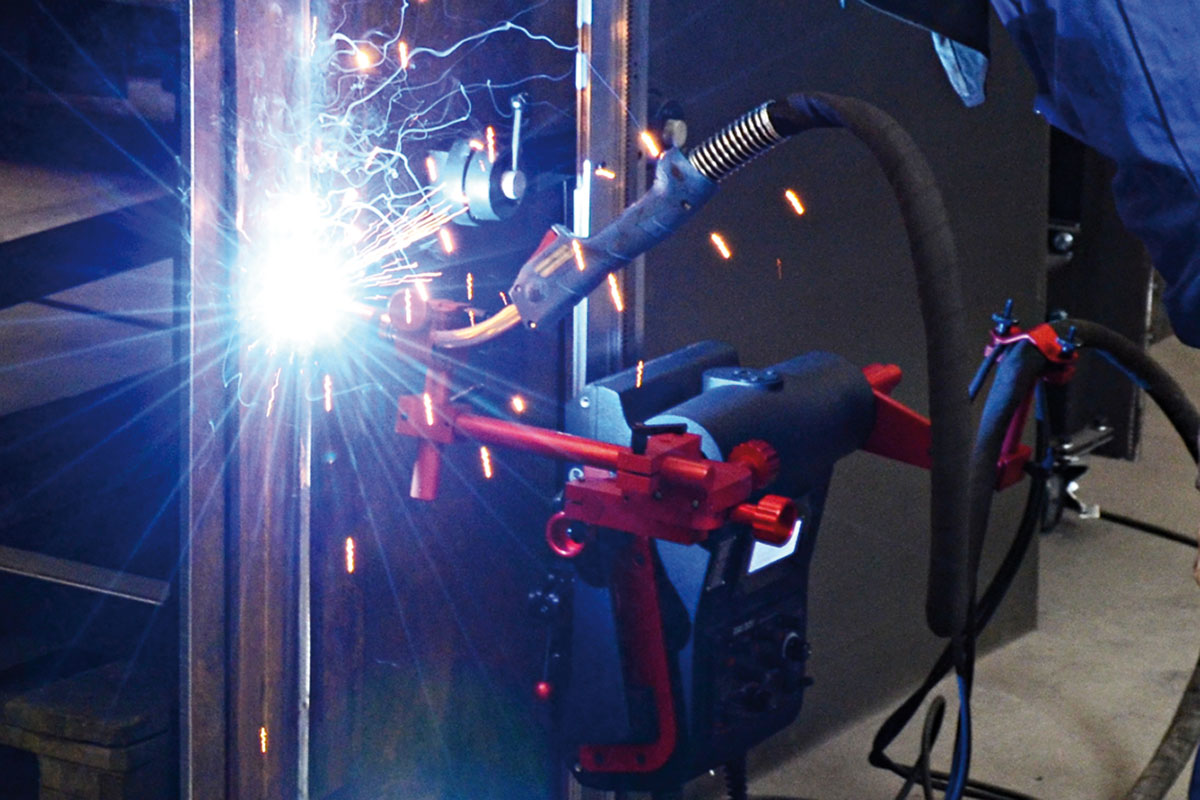

Possibilità di lavorare in orizzontale e verticale; superfici piane oppure curve

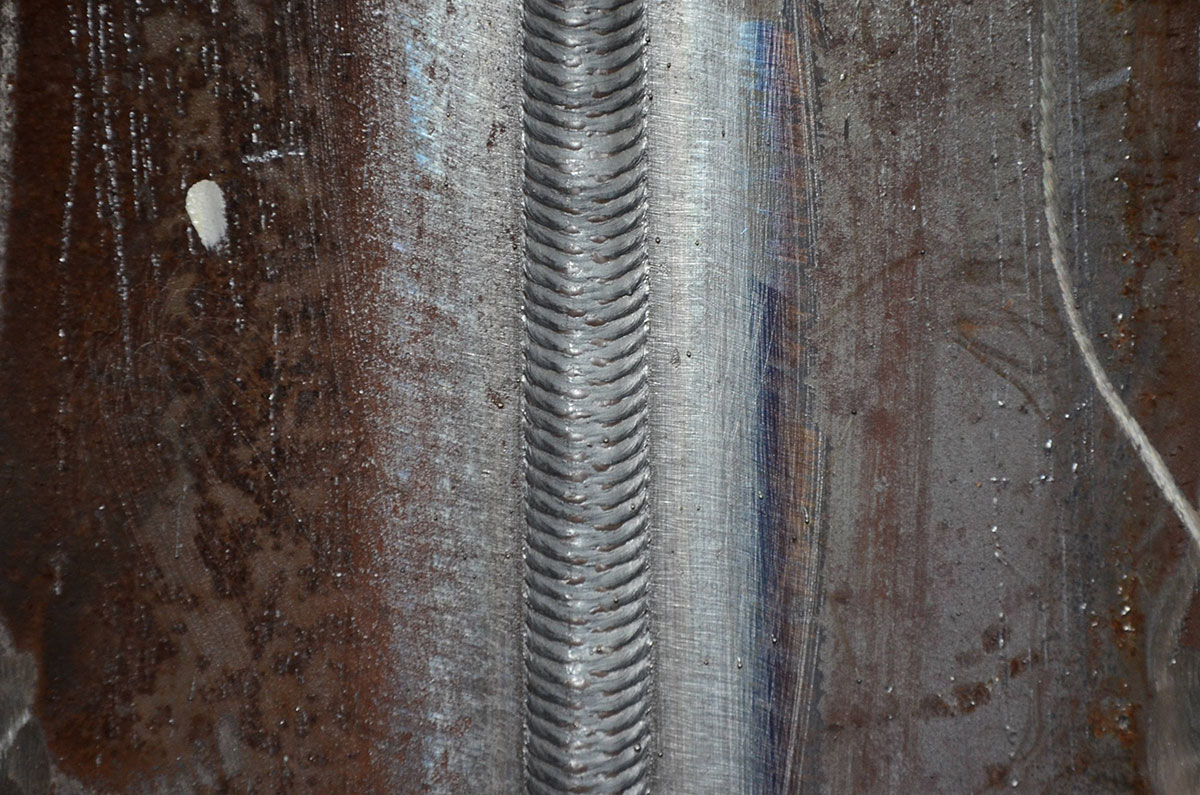

Saldature con oscillazione lineare

Display LED multifunzione (parametri processo & allarmi)

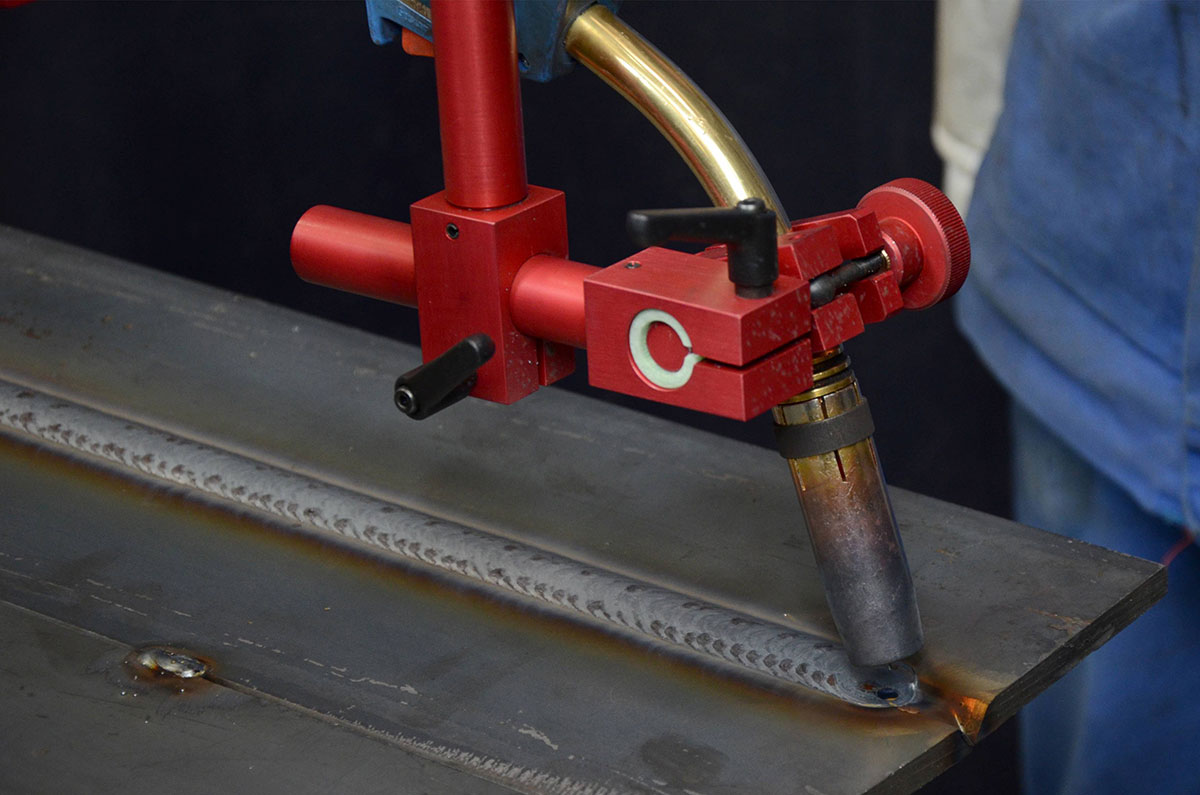

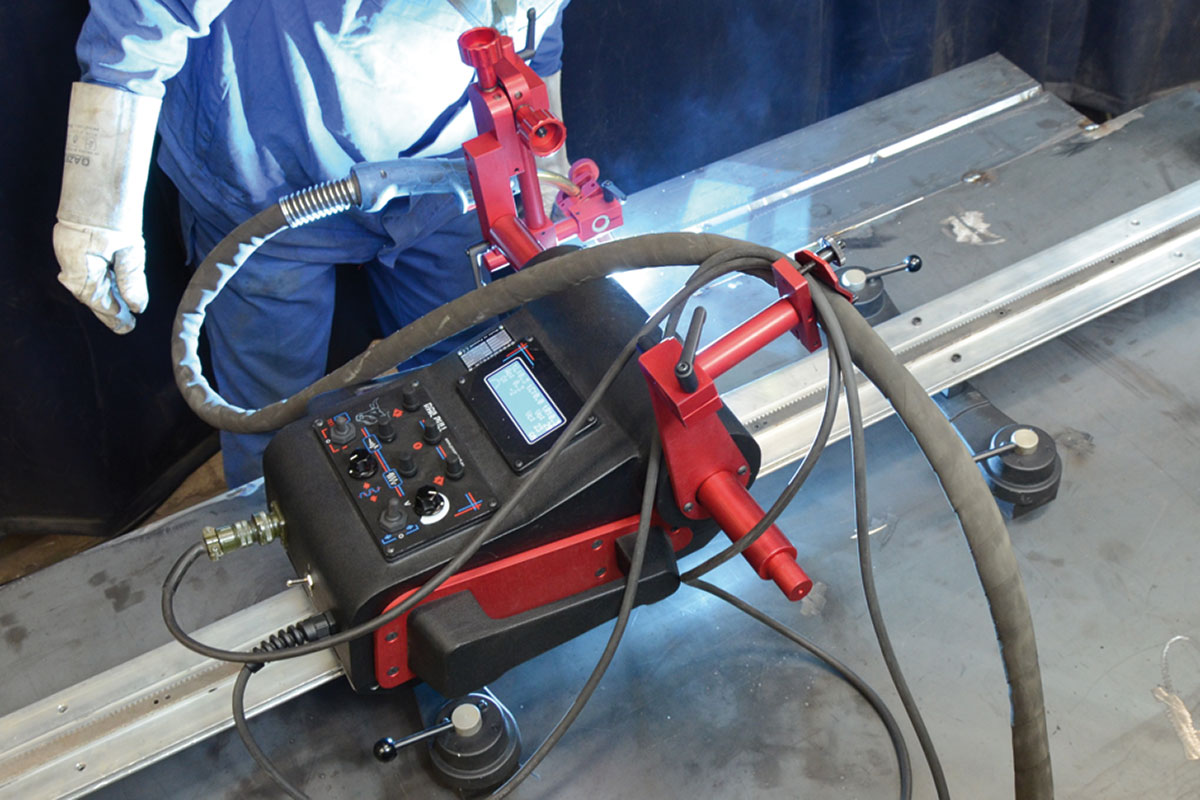

Regolazione precisa della torcia tramite slitta a croce e posizionamento a cremagliera

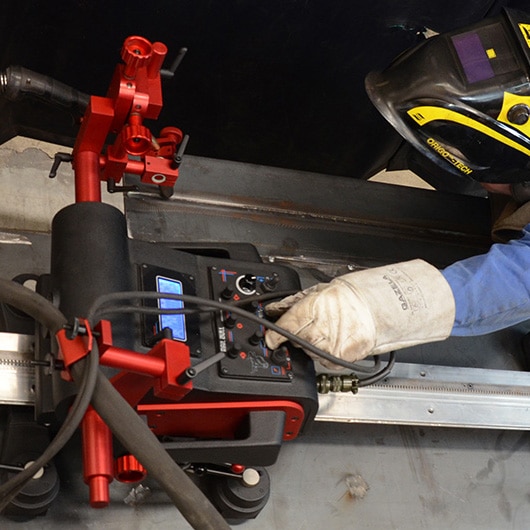

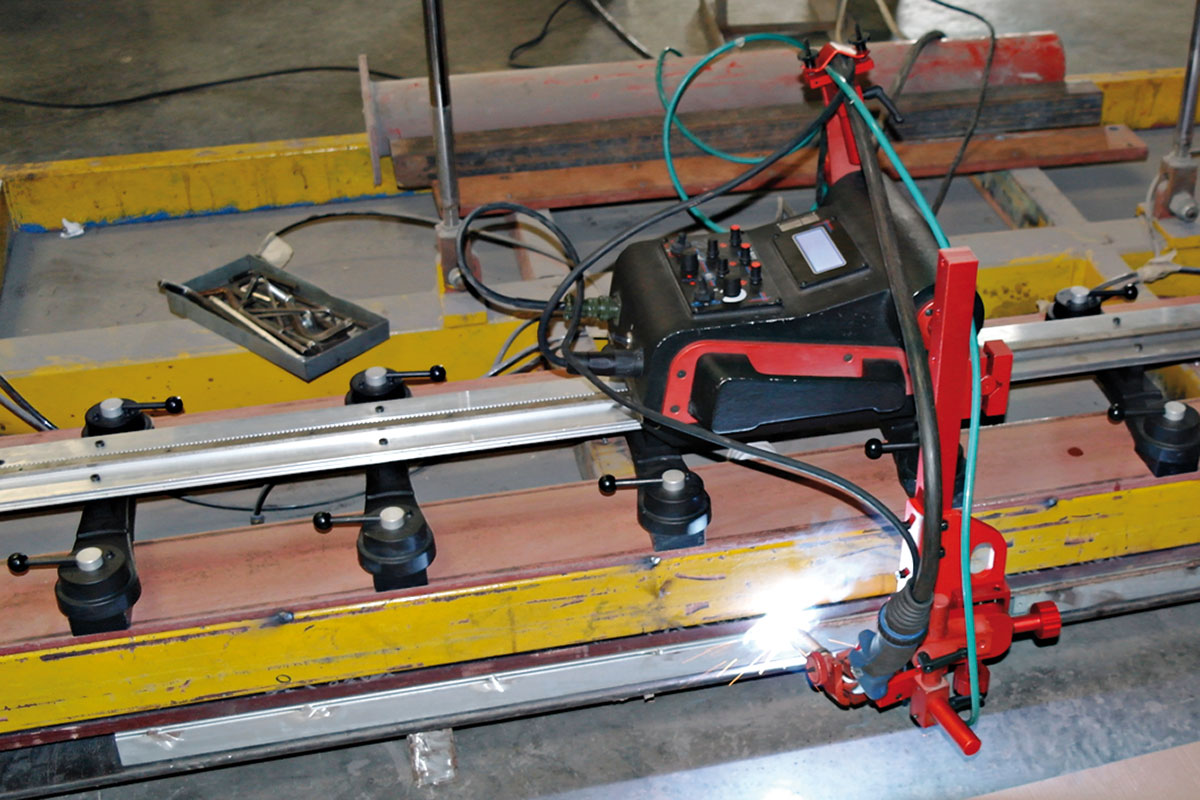

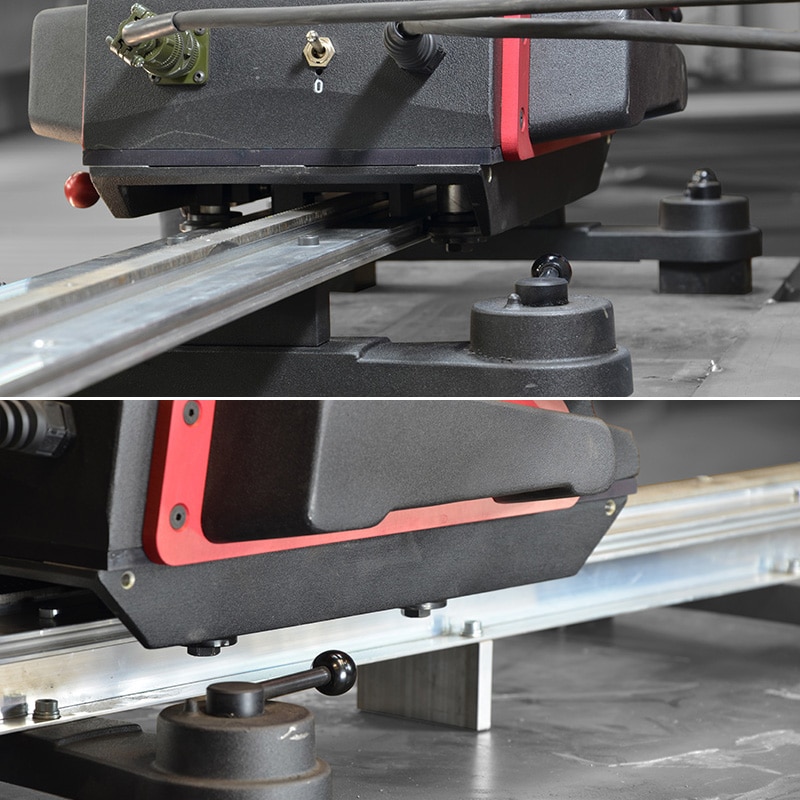

Possibilità di utilizzare rotaie semi-flessibili oppure rotaie rigide

Specifiche

RAIL BULL | CARRELLO PER SALDATURA CON OSCILLATORE
Tensione1~ 115–230 V, 50–60 Hz
42 V, 50–60 Hz
Potenza100 W
Posizione di saldatura (secondo EN ISO 6947 e AWS/ASME)PA / 1F / 1G
PB / 2F
PC / 2G
PD / 4F
PE / 4G
PF / 3G
PG / 3G
Diametro della torcia16-22 mm (0,63-0,87”); fino a 35mm (1.38”) opzionale
Raggio minimo della superficie del particolare curvo5000 mm (16 ft)
Spessore minimo del particolare5 mm (0.2”)
Forza di trazione orizzontale350 N
Forza di trazione verticale150 N
Campo di regolazione della slitta trasversale0-35 mm (0-1,38”) su-giù, sinistra-destra
Velocità orizzontale0–120 cm/min (0–47.2 in/min)
Velocità verticale0–110 cm/min (0–43.3 in/min)
Peso20 kg (44 lbs)
Memorizzazione delle impostazioni di saldatura1 (ultimo utilizzo)
Tipo di oscillazionelineare (0 - 100 mm)
Traiettoria di oscillazionetrapezoidale, rettilineo
Larghezza di oscillazione0–50 mm (0–1.9”)
Velocità di oscillazione0–1500 mm/min (0–59 in/min)
Tempo di ritardo di oscillazione0-5 s (nei punti esterni e centrali)
Codice prodotto (115–230 V, 50–60 Hz, spina EU)WOZ-0482-10-20-01-0
Codice prodotto (115–230 V, 50–60 Hz, spina UK)WOZ-0482-10-10-01-0
Codice prodotto ((42 V, 50–60 Hz)WOZ-0624-10-04-00-0
