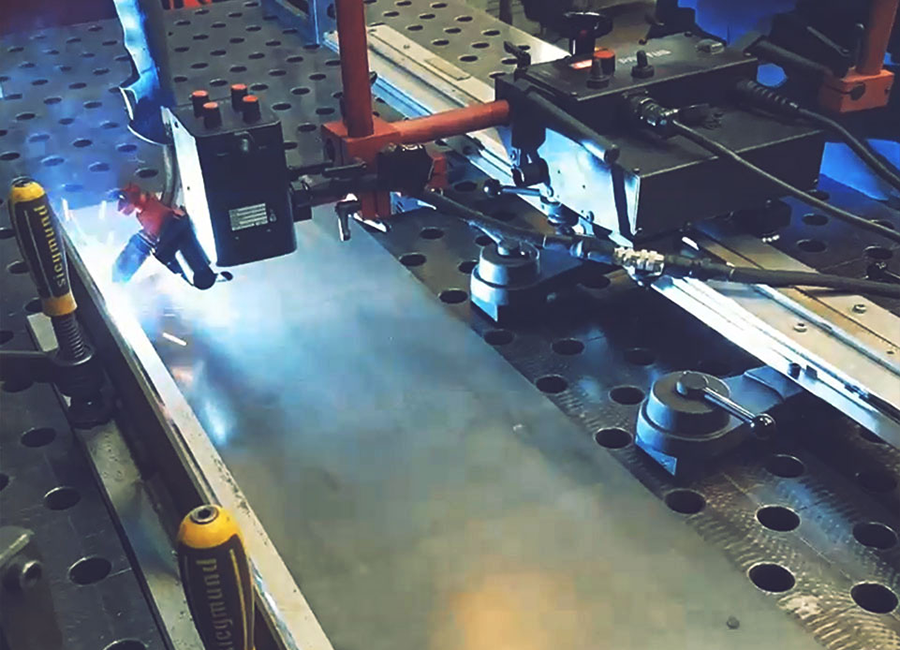

Rail Tug | Schweiss Und Schneidtraktor

Der Rail Tug ist ein Basis-Schienentraktor, der für die Mechanisierung von Schweißund Brennschneidprozessen entwickelt wurde. Der Traktor kann sich entlang von Ring-, Hi-Flex-, semi-flexiblen oder starren Raupen auf flachen, gekrümmten und runden Oberflächen bewegen.  Die Schienen können sowohl an ferromagnetischen als auch an nicht-ferromagnetischen Materialien dank verschiedener Magnet- oder Vakuumeinheiten befestigt werden. Mit einem Zahnstangenantriebssystem mit elektronischer Geschwindigkeitsregelung erzeugt der Rail Tug eine Schweißraupengeometrie, die genau Ihren Spezifikationen entspricht, wodurch kostspielige Überschweißungen vermieden und der Zusatzwerkstoffverbrauch gesenkt werden. Durch den Einsatz eines Vakuumsystems kann die Schiene auf NE-Metalloberflächen (Edelstahl, Aluminium usw.) geklemmt werden.

  • Kompakte, leichte Bauweise
  • Das geschlossene Geschwindigkeitsregelungssystem stabilisiert die Fahrgeschwindigkeit und ermöglicht so eine gleichmäßige Wärmezufuhr für Schweißnähte und Schnitte von gleichbleibend hoher Qualität
  • Digitale LED-Anzeige zur Voreinstellungder Fahrgeschwindigkeit
  • Bequeme Stromversorgung 115-230 V, 50-60 Hz
  • Geeignet für eine Vielzahl von umlaufenden und unregelmäßigen Oberflächen Anzwendungen bis hinunter zu einem Mindestradius von 100 mm
  • Ringschienen mit Durchmessern von 200 mm (8”) bis zu 3 m (10 ft) Außendurchmesser
  • Hi-Flex Schiene mit Abmessungen von 1500 mm AD aufwärts
  • Halbflexible Schienen können ohne bleibende Verformung auf einen Radius von mindestens 5 m gebogen werden
Rail Tug | Schweiss Und Schneidtraktor

Ringschienen von 200 mm AD bis zu 3 m AD

Hi Flex Track min AD 1500 mm

Mind. konvexer Bahnradius für halbflexible Schienen beträgt 5 m

Horizontale Geschwindigkeit 10-200 cm/min

Vertikale Geschwindigkeit 10-200 cm/min

Geeignet für eine Vielzahl von umlaufenden und unregelmäßigen Oberflächen Anzwendungen

Autogen- und Plasmaschneiden mit optionalem Zubehör möglich

Durch den Einsatz eines Vakuumsystems kann die Schiene auf NE-Metalloberflächen (Edelstahl, Aluminium usw.) geklemmt werden.

Präzise Brennereinstellung durch Kreuzschlitten mit Spindelantrieb

OSC-8 zusammen mit Rail Tug Traktor

Specification

Stromspannung1~ 115–230 V, 50–60 Hz
Leistung66 W
Schweißposition (nach EN ISO 6947 und AWS / ASME)PA / 1F / 1G
PB / 2F
PC / 2G
PD / 4F
PE / 4G
PG / 3F (kontaktieren Sie Ihren Händler)
Befestigung an Rohren
und runden Werkstücken - Ringschienen
von 200 mm (8") OD bis 3 m (10ft) OD(10ft) OD (Durchmesser)
Befestigung an Rohren
und runden Werkstücken - Benutzerdefinierte Rollschienen
von 3 m (10 ft) Außendurchmesser bis 10 m (32 ft) Außendurchmesser
Befestigung an Rohren
und runden Werkstücken - Halbflexible Schienen
Minimaler Krümmungsradius von 5 m (16 ft)
BrennertypMIG/MAG, SAW, Plasma, Autogen
Durchmesser des Brenners - MIG/MAG, SAW, Plasma, Autogener Kraftstoff16–22 mm (0.63–0.87’’)
bis zu 35 mm (1. 38”) Option
Horizontale Zugkraft300 N
Vertikale Zugkraft200 N
Horizontale Geschwindigkeit10–200 cm/min (4–80 in/min)
Vertikale Geschwindigkeit10–200 cm/min (4–80 in/min)
Gewicht10 kg (22 lbs)
Produktcode (115-230 V, 50-60 Hz, Stecker EU)WOZ-0570-10-20-00-0
