ABM-14 | Platten-Und Rohranfasmaschine Mit Automatischem Vorschub

ABM-14 ist eine Anfasmaschine mit automatischem Vorschub, die zum Fräsen von Platten und Rohren aus Stahl, legiertem Stahl, Edelstahl oder Aluminiumlegierungen entwickelt wurde. Die Maschine kann Fazen bis zu 12 mm Breite in nur einem Durchgang erzeugen. Je nach Material werden zwei oder mehr Durchgänge notwendig, um eine maximale Fasenbreite von 14 mm zu erreichen. Das ABM-14 ermöglicht die Herstellung beidseitiger Fasen, ohne dass die Platte gewendet werden muss.

  • ABM-14 läuft automatisch an der Kante des langen Werkstücks entlang
  • Zwei optionale Wagen zur Steigerung von Ergonomie, Komfort und Produktivität
  • Standard-Scherfräser für die Bearbeitung von rostfreiem/legiertem Stahl
  • Zwei optionale Scherfräser für Stahl und Aluminium
  • für die Bearbeitung kleiner Werkstücke oder Rohre mit ID > 100 mm ist ein stationärer Betrieb möglich
  • Zusätzliche vertikale Rollenführung ermöglicht die Bearbeitung konkaver Kanten bei einem Krümmungsradius von 1500 mm oder mehr
  • ABM-14 ist eine geräuscharme Maschine
ABM-14 | Platten-Und Rohranfasmaschine Mit Automatischem Vorschub

Fasenwinkel

30° ( option:) 22.5°, 25°, 35°, 37.5°, 45°

Fasenbreite

bis 14 mm

Min. Plattendicke
Max. Plattendicke

6 mm / 40 mm

Min. Plattenbreite

55 mm

Fasen an runden
Platten (Option)

Anfasen der Platte oben

Anfasen der Platte unten

Anfasen ovaler Werkstücke und Rohre

Anfasen bei 30o

Anfasen bei 45o

Maximale Fasenbreite bis 14 mm

ABM-14 läuft automatisch an der Platte entlang

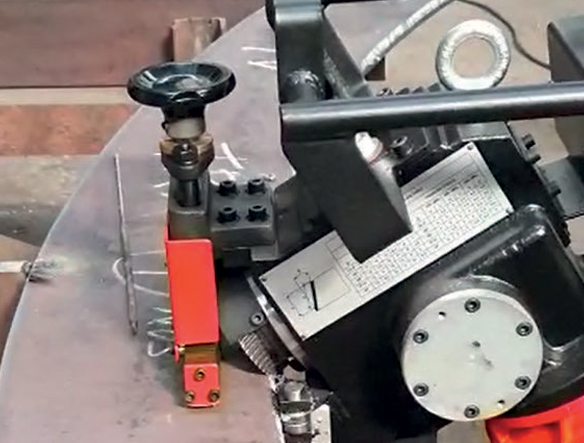

Möglichkeit zum Abschrägen konkaver Kanten

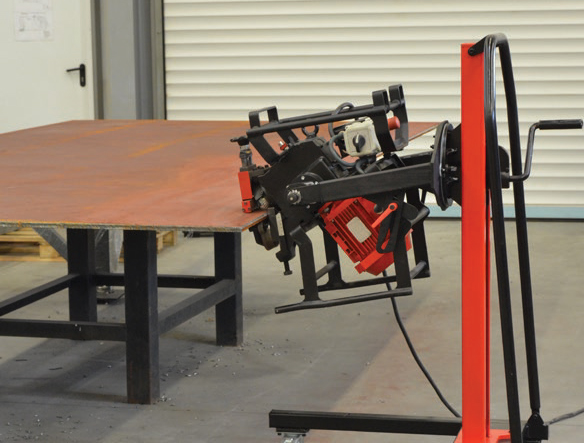

Der optionale Wagen macht die Arbeit des Bedieners effektiver und bequemer

Specification

Stromspannung3~ 400 V + PE, 50-60 Hz
Leistung2200 W
Spindelgeschwindigkeit9 U/min (50 Hz); 11 U/min (60 Hz)
Fasenwinkelbereich (ß - abhängig vom eingesetzten Winkelgerät)30°
22.5°, 25°, 35°, 37.5°, 45° (Optionen)
Fasenbreite (b)bis zu 14 mm
Maximale Fase im Einzellauf12 mm (in 40 Kg/ 392 MPa Kohlenstoffstahl)
Minimale Plattendicke6 mm
Maximale Plattendicke40 mm
Mindestplattenbreite55 mm
Fasenlänge pro Minute2.6 m (8.5 ft) / 50 Hz; 3.1 m (10.2 ft) / 60 Hz
Minimaler Rohr ID100 mm
Gewicht65 kg
Produkt-CodeUKS-0639-10-40-00-0
