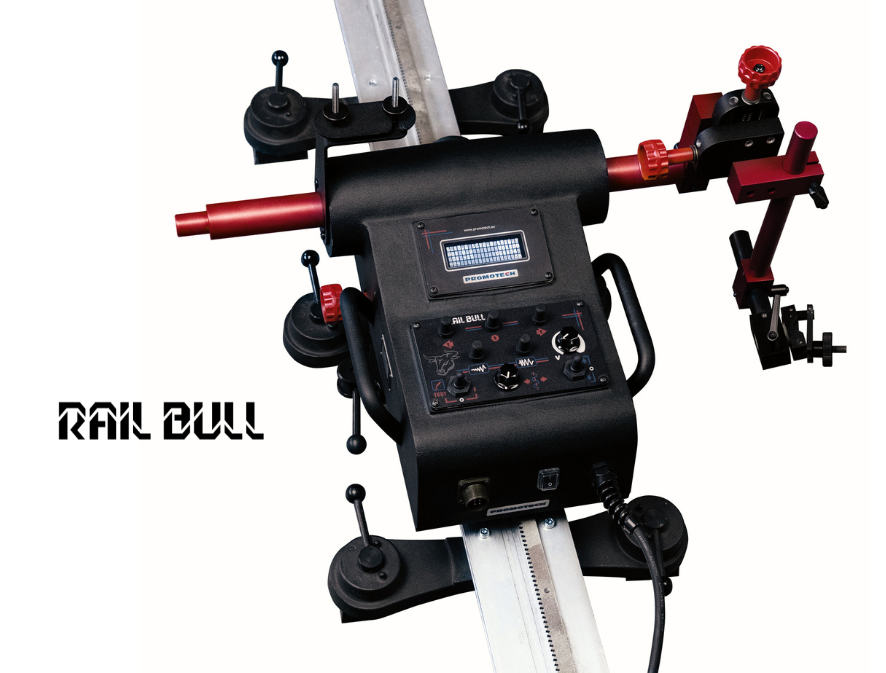

Rail Bull Carrello Per Saldatura Con Oscillatore

Il Rail Bull è un carrello per saldatura controllato digitalmente con oscillatore lineare integrato. Il carrello può muoversi lungo binari rigidi o semi-flessibili su superfici piane e curve.
I binari possono essere fissati sia su materiali ferromagnetici che non ferromagnetici grazie a magneti o ventose. Dotato di un sistema di movimentazione a pignone e cremagliera con controllo elettronico della velocità, il Rail Bull è in grado di produrre saldature costanti e di alta qualità in posizione piana, verticale ed orizzontale.

Un avanzato sistema di controllo elettronico basato su un motore elettrico con encoder ad alta risoluzione, garantisce un’accuratezza in termini di velocità di avanzamento.
Oscillatore lineare integrato
Display LCD multifunzione mostra i parametri del processo e lo stato di funzionamento del carrello.
Design compatto e leggero con robusto telaio in alluminio pressofuso.
Alimentazione elettrica 115-230 V, 50-60 Hz o 42 V, 50-60 Hz
Rail Bull produce saldature di alta qualità in un tempo inferiore rispetto all’esecuzione manuale
3 anni di garanzia

Guarda Video Scarica il PDF Invia E-mail

Per sfruttare appieno le potenzialità di questo prodotto, consulta >>

Accessori per saldatura e taglio

Saldatura continua

Velocità orizzontale

0 - 120 cm/min

Velocità verticale

0 - 110 cm/min

Oscillazione lineare

Saldatura continua con oppure senza oscillazione lineare

Possibilità di lavorare in orizzontale e verticale; superfici piane oppure curve

Saldature con oscillazione lineare

Display LED multifunzione (parametri processo e allarmi)

Regolazione precisa della torcia tramite slitta a croce e posizionamento a cremagliera

Possibilità di utilizzare rotaie semi-flessibili oppure rotaie rigide

Saldatura Hardox

	RAIL BULL \| CARRELLO PER SALDATURA CON OSCILLATORE
Tensione	1~ 115–230 V, 50–60 Hz 42 V, 50–60 Hz
Potenza	100 W
Posizione di saldatura (secondo EN ISO 6947 e AWS/ASME)	PA / 1F / 1G PB / 2F PC / 2G PD / 4F PE / 4G PF / 3G PG / 3G
Diametro della torcia	16-22 mm (0,63-0,87”); fino a 35mm (1.38”) opzionale
Raggio minimo della superficie del particolare curvo	5000 mm (16 ft)
Spessore minimo del particolare	5 mm (0.2”)
Forza di trazione orizzontale	350 N
Forza di trazione verticale	150 N
Campo di regolazione della slitta trasversale	0-35 mm (0-1,38”) su-giù, sinistra-destra
Velocità orizzontale	0–120 cm/min (0–47.2 in/min)
Velocità verticale	0–110 cm/min (0–43.3 in/min)
Peso	20 kg (44 lbs)
Memorizzazione delle impostazioni di saldatura	1 (ultimo utilizzo)
Tipo di oscillazione	lineare (0 - 100 mm)
Traiettoria di oscillazione	trapezoidale, rettilineo
Larghezza di oscillazione	0–50 mm (0–1.9”)
Velocità di oscillazione	0–1500 mm/min (0–59 in/min)
Tempo di ritardo di oscillazione	0-5 s (nei punti esterni e centrali)
Codice prodotto (115–230 V, 50–60 Hz, spina EU)	WOZ-0482-10-20-01-0
Codice prodotto (115–230 V, 50–60 Hz, spina UK)	WOZ-0482-10-10-01-0
Codice prodotto ((42 V, 50–60 Hz)	WOZ-0624-10-04-00-0

Cerca per nome

Cerca per codice prodotto

Filtra per categoria

Seleziona tutto
Cavi
Varie
Porta torce di saldatura e accessori corrispondenti
Diffusori gas
Porta torce di taglio e accessori corrispondenti
Rotaie e accessori corrispondenti
Sistema di guida a depressione

Risultati: 85

Nessun risultato trovato. Prova a modificare i filtri o il termine di ricerca.

Cavi

KBL-0466-17-00-00-0 Cavo per innesco doppio arco da 6,5 m
- lunghezza: 6.5 m
- connettore femmina a 4 pin (ingresso)
- 2 coppie di cavi con codice colore con connettori maschio e femmina
- consente il collegamento di 2 saldatori
KBL-0466-17-00-04-0 Cavo per innesco dell’arco 13 m
- lunghezza: 13 m
- connettore femmina a 4 pin (ingresso)
- 2 coppie di cavi con codice colore con connettori maschio e femmina
- consente il collegamento di 2 saldatori
WSP-0760-06-00-00-0 Ancoraggio per cavo per RAIL BULL
PWD-0466-18-00-00-0 Cavo di alimentazione da 3 m spina UE
- lunghezza: 3 m
- spina UE
PWD-0466-28-00-00-0 Cavo di alimentazione da 3 m spina britannica
- lunghezza: 3 m
- spina britannica

Varie

PRW-0482-11-00-00-0 Gruppo slitta trasversale per RAIL BULL
- regolazione verticale da 0 a 35 mm
- regolazione da 0 a 35 mm a sinistra e a destra
PEP-0760-10-00-00-0 Carrello traino per RAIL BULL
- consente il trasporto dell’alimentatore di filo

Porta torce di saldatura e accessori corrispondenti

UCW-0754-07-00-00-0 Supporto torcia ad asta corta con morsetto 16–22 mm
- morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
- asta lunga 110 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
UCW-0752-07-00-00-0 Supporto torcia ad asta lunga con morsetto 16–22 mm
- morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
- asta lunga 230 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
UCW-0476-27-00-00-0 Supporto torcia con asta corta serraggio 16-22 mm
- clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
- asta lunga 110 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
UCW-0476-06-00-00-0 Supporto torcia corto con asta bassa e clip 16–22 mm
- clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
- asta bassa lunga 110 mm / diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
- da utilizzare, tra l’altro, con un oscillatore a pendolo
UCW-0466-22-00-00-0 Asta lunga porta torcia con serraggio 16-22 mm
- clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
- asta lunga 230 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
UCW-0523-84-00-00-0 Supporto torcia a sgancio rapido asta corta serraggio 16 - 22 mm
- clip a sgancio rapido per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- cubo girevole con scanalature
- serratura a molla
- asta lunga 110 mm/ diametro esterno 22,2 mm
ZRZ-0752-07-01-00-0 Morsetto per torcia 16–22 mm
- morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
ZCS-0476-06-01-00-0 Seraggio per torcia diam. 16-22 mm
- clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- perno di centraggio 15 mm OD
ZCS-0270-42-00-00-0 Clip a sgancio rapido per torcia 16–22 mm
- clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
- attacco a sgancio rapido
ZRZ-0466-19-00-00-0 Morsetto per torcia 22-35 mm
- morsetto per torce di saldatura con diametro esterno compreso tra 22 e 35 mm
- perno di centraggio 15 mm OD
WLK-0476-20-01-00-0 Morsetto con asta corta
- asta lunga 110 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
TRM-0476-06-10-00-0 Gruppo supporto asta inferiore
- asta lunga 110 mm/ diametro esterno 22,2 mm
- blocco di serraggio basso con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
WLK-0466-04-10-00-0 Morsetto con asta lunga
- asta lunga 230 mm/ diametro esterno 22,2 mm
- blocco di serraggio con diametro interno di 22,2 mm e leva
- tubo isolante 22,2 mm OD/15 mm ID
SLP-0233-13-02-00-1 Asta 150 mm
- asta lunga 150 mm/ diametro esterno 22,2 mm
KLM-0236-00-16-00-0 Asta 200 mm
- asta lunga 200 mm/ diametro esterno 22,2 mm
- insieme a KST-0525-11-00-00-0 consente il montaggio dell’oscillatore OSC-8 PRO con RAIL BULL, RAIL TUG e RAIL TITAN 2
WSP-0523-16-00-00-0 Asta 300 mm
- asta lunga 300 mm/ diametro esterno 22,2 mm
WLK-0633-22-04-00-0 Asta 400 mm
- asta lunga 400 mm/ diametro esterno 22,2 mm
WLK-0824-0973-00-0 Asta 450 mm
- asta lunga 450 mm/ diametro esterno 22,2 mm
- accessorio standard per la MANTIS Battery che consente di fissare il contrappeso su qualsiasi lato
WLK-0633-22-02-00-0 Asta 500 mm
- asta lunga 500 mm/ diametro esterno 22,2 mm
- accessorio opzionale per la MANTIS Battery che consente di fissare il contrappeso su qualsiasi lato
KST-0525-11-00-00-0 Doppio blocchetto di serraggio con leve
- due fori con diametro interno di 22,2 mm
TLJ-0419-04-02-03-0 Isolante per torcia di saldatura
- tubo isolante 22,2 mm OD/15 mm ID

Diffusori gas

RZD-0475-63-00-00-0 Diffusore GAS 2/3
- ingresso 1/4” RH
- ingresso 3/8” LH
- presa 1/4” RH (2 pz)
- presa 3/8” LH
RZD-0475-64-00-00-0 Diffusore GAS 2/2
- ingresso 1/4” RH
- ingresso 3/8” LH
- presa 1/4” RH
- presa 3/8” LH
RZD-0475-65-00-00-0 Diffusore GAS 2/2 con valvola d’intercettazione
- ingresso 1/4” RH
- ingresso 3/8” LH
- presa 1/4” RH
- presa 3/8” LH
- valvola d’intercettazione
RZD-0475-66-00-00-0 Diffusore GAS 2/3 con valvola d’intercettazione
- ingresso 1/4” RH
- ingresso 3/8” LH
- presa 1/4” RH (2 pz)
- presa 3/8” LH
- Valvola d’intercettazione
RZD-0475-67-00-00-0 Diffusore GAS 2x3 (imperial)
- ingresso 9/16″ RH
- ingresso 9/16″ LH
- presa 9/16″ RH (2 pezzi)
- presa 9/16″ LH
RZD-0475-68-00-00-0 Diffusore GAS 2x2 (imperial)
- ingresso 9/16″ RH
- ingresso 9/16″ LH
- presa 9/16″ RH
- presa 9/16″ LH
RZD-0475-69-00-00-0 Diffusore GAS 2x3 con valvola d’intercettazione (imperial)
- ingresso 9/16″ RH
- ingresso 9/16″ LH
- presa 9/16″ RH (2 pezzi)
- presa 9/16″ LH
- Valvola d’intercettazione
RZD-0475-70-00-00-0 Diffusore GAS 2x2 con valvola d’intercettazione (imperial)
- ingresso 9/16″ RH
- ingresso 9/16″ LH
- presa 9/16″ RH
- presa 9/16″ LH
- Valvola d’intercettazione
RZD-0475-71-00-00-0 Diffusore GAS 3/3 con valvola d’intercettazione (imperial)
- ingresso 9/16″ RH (2 pezzi)
- ingresso 9/16″ LH
- presa 9/16″ RH (2 pezzi)
- presa 9/16″ LH
- Valvola d’intercettazione
RZD-0475-72-00-00-0 Diffusore GAS 3/3 con valvola d’intercettazione
- ingresso 1/4” RH (2 pezzi)
- ingresso 3/8” LH
- presa 1/4” RH (2 pz)
- presa 3/8” LH
- Valvola d’intercettazione
RZD-0475-73-00-00-0 Diffusore GAS 3/3 (imperial)
- ingresso 9/16″ RH (2 pezzi)
- ingresso 9/16″ LH
- presa 9/16″ RH (2 pezzi)
- presa 9/16″ LH
RZD-0475-74-00-00-0 Diffusore GAS 3/3
- ingresso 1/4” RH (2 pezzi)
- ingresso 3/8” LH
- presa 1/4” RH (2 pz)
- presa 3/8” LH
WSP-0525-12-00-00-0 Staffa per diffusore gas per RAIL BULL

Porta torce di taglio e accessori corrispondenti

ZCS-0475-28-10-00-0 Porta torcia standard 28–35 mm
- morsetto per torce da taglio con diametro esterno compreso tra 28 e 35 mm
- perno di centraggio 22,2 mm OD
UCW-0475-28-00-00-0 Supporto torcia standard con morsetto 28-35 mm con regolazione angolo
- morsetto per torce da taglio con diametro esterno compreso tra 28 e 35 mm
- perno di centraggio 22,2 mm OD
- doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
UCW-0753-08-00-00-0 Supporto torcia di precisione con morsetto 28–35 mm con regolazione di altezza ed inclinazione
- morsetto per torce da taglio con diametro esterno compreso tra 28 e 35 mm
- perno di centraggio 22,2 mm OD
- inclinare la torcia di 45 gradi a sinistra e a destra
- regolazione verticale entro un intervallo massimo di 81 mm
- doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
UCW-0475-61-00-00-0 Supporto torcia per macchina Ø 30 mm
- adatto per torcia meccanica con cilindro di diametro 30 mm (1-3/16”) con cremagliera a passo 32
- albero ingranaggi con passo 32
- doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
UCW-0475-29-00-00-1 Supporto torcia per macchina Ø 35 mm
- adatto per torcia meccanica con cilindro di diametro 35 mm (1-3/8”) con cremagliera a passo 32
- albero ingranaggi con passo 32
- doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
UCW-0753-22-00-00-0 Supporto torcia di precisione Ø 30 mm con inclinazione regolabile
- adatto per torcia meccanica con cilindro di diametro 30 mm (1-3/16”) con cremagliera a passo 32
- Albero ingranaggi con passo 32
- inclinare la torcia di 45 gradi a sinistra e a destra
- doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
UCW-0753-24-00-00-0 Supporto torcia di precisione Ø 35 mm con inclinazione regolabile
- adatto per torcia meccanica con cilindro di diametro 35 mm (1-3/8”) con cremagliera a passo 32
- Albero ingranaggi con passo 32
- inclinare la torcia di 45 gradi a sinistra e a destra
- doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
ZSP-0475-62-00-00-0 Blocchetto di serraggio scorrevole tipo 1
- foro con diametro interno di 25 mm per aste mobili con cremagliera dentata (nell’asse Z) su e giù
- manopola a stella con pignone m=1 t=16
- foro con diametro interno di 22,2 mm per aste
- 2 leve di bloccaggio
UCW-0475-15-00-00-1 Blocco di serraggio scorrevole tipo 2
- foro con diametro interno di 25 mm per aste mobili con cremagliera dentata (nell’asse Y) sinistra e destra
- manopola a stella con pignone m=1 t=16
- foro con diametro interno di 22,2 mm per aste
- 2 leve di bloccaggio

Rotaie e accessori corrispondenti

PRW-0482-15-05-00-0 Rotaia semi-flessibile
- per applicazioni circonferenziali, irregolari e rettilinee
- raggio minimo di 5,0 m o diametro di 10,0 m senza deformazione permanente
- lunghezza di una singola rotaia 2 m
- possibilità di giuntarle per una lunghezza illimitata
- può essere fissato su materiali ferrosi e non ferrosi tramite unità magnetiche o a vuoto per consentire lo spostamento in qualsiasi piano o posizione
- consente diverse configurazioni (vedere gli accessori adatti di seguito)
PRW-0482-47-00-00-0 Rotaia rigida
- per applicazioni in linea retta, anche fuori dalla posizione del pezzo
- lunghezza di una singola rotaia 2 m
- non può essere piegato in alcun modo
- possibilità di giuntarle per una lunghezza illimitata
- può essere fissato su materiali ferrosi e non ferrosi tramite unità magnetiche o a vuoto per consentire lo spostamento in qualsiasi piano o posizione
- consente diverse configurazioni (vedere gli accessori adatti di seguito)
ZSP-0475-92-00-00-0 Unità magnetica
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida, V-rotaia
- consente il fissaggio delle guide su superfici ferromagnetiche
- forza di tenuta massima fino a 2500 N
- la posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0482-19-00-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0482-21-00-00-0 per rotaia rigido
- richiede staffa DYS-0466-71-05-00-0 per rotaia flessibile largo 160 mm
MST-0677-00-00-00-0 Unità magnetica leggera
- adatto per: rotaia rigida, V-rotaia
- consente il fissaggio delle guide su superfici ferromagnetiche in posizione orizzontale
- peso inferiore (1,3 kg contro 2,7 kg) e dimensioni più ridotte rispetto alle normali unità magnetiche
- forza di tenuta massima fino a 980 N
- la posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0482-21-00-00-0 per rotaia rigido
ZSP-0475-93-00-00-0 Unità magnetica resistente al calore
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida, V-rotaia
- adatto alla lavorazione su superfici ferromagnetiche più riscaldate
- forza di tenuta massima fino a 2500 N
- la posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0482-19-00-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0482-21-00-00-0 per rotaia rigido
- richiede staffa DYS-0466-71-05-00-0 per rotaia flessibile largo 160 mm
ZSP-0475-85-00-00-0 Unità con magneti pivotanti
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida
- consente il fissaggio delle guide su superfici ferromagnetiche piane, concave o convesse e tubi con diametro interno di almeno 800 mm (31,5”)
- può essere fissato anche su superfici con dislivelli fino a 80 mm
- Forza di tenuta massima fino a 2500 N
- La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0482-19-00-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0482-21-00-00-0 per rotaia rigido
- richiede staffa DYS-0466-71-05-00-0 per rotaia flessibile largo 160 mm
ZSP-0523-19-00-00-0 Unità con magneti a distanza variabile
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida
- consente il fissaggio di binari su tubi ferromagnetici con diametri compresi tra 25 e 230 mm (1-9“) e una distanza tra gli assi dei tubi compresa tra 170 e 230 mm (6,7-9,1”)
- Forza di tenuta massima fino a 2500 N
- La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0482-19-00-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0482-21-00-00-0 per rotaia rigido
- richiede staffa DYS-0466-71-05-00-0 per rotaia flessibile largo 160 mm
PDS-0582-10-00-02-0 Unità magnetica stretta
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida, V-rotaia
- consente il fissaggio delle guide su superfici ferromagnetiche e molto vicino ai loro bordi
- Forza di tenuta massima fino a 1500 N
- La posizione intermedia (tra OFF/ON) con una forza di tenuta parziale aiuta a regolare la giusta posizione della rotaia
- richiede staffa DYS-0582-10-00-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0466-71-07-00-0 per rotaia flessibile largo 160 mm
MST-0541-10-02-00-0 Sistema modulare a ventose
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida, V-rotaia
- consente il fissaggio di binari su materiali sia non ferrosi che ferromagnetici
- Forza di tenuta massima fino a 1400 N
- composto da 2 ventose e blocco collettore
- richiede staffa DYS-0541-11-01-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0466-71-04-00-0 per rotaia flessibile largo 160 mm
- a seconda delle configurazioni appositamente realizzate, può funzionare come unità di aspirazione iniziale, intermedia, di estensione o finale (vedere Sistema di aspirazione alle pagine 30-31)
DYS-0482-19-00-00-0 Staffa per unità magnetica per rotaia semi-flessibile e rotaia hi-flex
- adatto per rotaia hi-flex e rotaia semi-flessibile
- consente il montaggio di unità magnetica, unità magnetica resistente al calore, unità magnetica leggera, unità con magneti pivotanti, unità con magneti a distanza variabile
DYS-0582-10-00-00-0 Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia hi-flex
- adatto per rotaia hi-flex e rotaia semi-flessibile
- consente il montaggio di unità magnetica stretta
DYS-0482-21-00-00-0 Staffa per unità magnetica per rotaia rigida
- adatto solo per rotaia rigida
- consente il montaggio di unità magnetica, unità magnetica resistente al calore, unità magnetica leggera, unità con magneti pivotanti, unità con magneti a distanza variabile
DYS-0541-11-01-00-0 Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia hi-flex
- adatto per rotaia hi-flex e rotaia semi-flessibile
- consente il montaggio dell’unità modulare a ventose
WSP-0523-12-01-00-1 Supporto in acciaio per rotaia semi-flessibile
- adatto per rotaia semi-flessibile
WSP-0541-11-02-00-0 Supporto in alluminio per rotaia semi-flessibile
- adatto per rotaia semi-flessibile
PKT-0341-13-00-00-0 Strumento per la regolazione gap tra cremagliere
- adatto per rotaia rigida e rotaia semi-flessibile
- elimina il gioco tra le cremagliere
PLY-0341-12-03-00-0 Piastra di collegamento per rotaia semi-flessibile
- adatto per rotaia semi-flessibile

Sistema di guida a depressione

AGR-0541-10-20-00-0 Pompa portatile per il vuoto con serbatoio di sicurezza (spina UE)
- spina UE
- tensione: 1~ 230 V, 50–60 Hz
- potenza: 400 W
- pressione manometrica ottenibile: –0.8 bar (–11.5 psig) (dove 0 è la pressione atmosferica, e – 1 è il vuoto assoluto)
- portata della pompa: 4 m3/h (141 ft3/h)
- genera vuoto e supporta fino a 21 unità di vuoto
- temperatura ambiente: 0–40 °C (32–104 °F)
- volume del serbatoio di sicurezza: 10 l (0,35 ft3)
- peso (con serbatoio di sicurezza): 23 kg (51 libbre)
AGR-0541-10-10-00-0 Pompa portatile per il vuoto con serbatoio di sicurezza (Spina britannica)
- spina britannica
- tensione: 1~ 115 V, 50–60 Hz
- potenza: 400 W
- pressione manometrica ottenibile: –0.8 bar (–11.5 psig) (dove 0 è la pressione atmosferica, e – 1 è il vuoto assoluto)
- portata della pompa: 4 m3/h (141 ft3/h)
- genera vuoto e supporta fino a 21 unità di vuoto
- temperatura ambiente: 0–40 °C (32–104 °F)
- volume del serbatoio di sicurezza: 10 l (0,35 ft3)
- peso (con serbatoio di sicurezza): 23 kg (51 libbre)
PWD-0541-06-00-00-0 Tubo di collegamento alla pompa lunghezza 10 m
- collegamento seriale: 1 pezzo per il primo rotaia necessario
- collegamento in parallelo: 1 pezzo per ogni rotaia necessario
RZD-0541-04-00-00-0 Collettore a 4 vie con cavo di collegamento
- alimentazione e controllo per un massimo di quattro circuiti di vuoto separati in collegamento parallelo
- consente collegamenti separati di un massimo di quattro binari ferroviari dotati di unità modulare a ventosedi
- consente il salto durante il funzionamento
MST-0541-10-02-00-0 Sistema modulare a ventose
- adatto per: rotaia flessibile larga 160 mm, rotaia hi-flex, rotaia semi-flessibile, rotaia rigida, V-rotaia
- consente il fissaggio di binari su materiali sia non ferrosi che ferromagnetici
- Forza di tenuta massima fino a 1400 N
- composto da 2 ventose e blocco collettore
- richiede staffa DYS-0541-11-01-00-0 per rotaia hi-flex e rotaia semi-flessibile
- richiede staffa DYS-0466-71-04-00-0 per rotaia flessibile largo 160 mm
- a seconda delle configurazioni appositamente realizzate, può funzionare come unità di aspirazione iniziale, intermedia, di estensione o finale (vedere Sistema di aspirazione alle pagine 30-31)
Unità di aspirazione in ingresso
- Configurazione appositamente realizzata che include:
- - MST-0541-10-02-00-0 Sistema modulare a ventose
- - ZWR-0541-10-01-30-0 Valvola d’intercettazione
- - KRK-0541-99-00-00-0 Tappo filettato
- - SRB-000365 Golfare di sicurezza opzione per fissare la sospensione
Unità di vuoto centrale
- Configurazione appositamente realizzata che include:
- - MST-0541-10-02-00-0 Sistema modulare a ventose
Unità di aspirazione estensibile
- Configurazione appositamente realizzata che include:
- - MST-0541-10-02-00-0 Sistema modulare a ventose
- - PWD-0541-10-04-00-0 Coupled hose
- - SRB-000365 Golfare di sicurezza opzione per fissare la sospensione
Unità di aspirazione finale
- Configurazione appositamente realizzata che include:
- - MST-0541-10-02-00-0 Sistema modulare a ventose
- - KRK-0541-99-00-00-0 Tappo filettato
- - SRB-000365 Golfare di sicurezza opzione per fissare la sospensione
PWD-0541-10-07-00-0 Tubo flessibile da 2 metri / 7 piedi
- adatto per 1 rotaia
- per tagliare alla lunghezza richiesta tra le unità di aspirazione
OPS-000005 Fascetta stringitubo
- 2 pezzi necessari per fissare il tubo flessibile tra due unità di aspirazione
ZWR-0541-10-01-30-0 Valvola d’intercettazione (per ingresso unità sottovuoto)
- collegamento seriale: 1 pezzo per il primo rotaia necessario
- collegamento in parallelo: 1 pezzo per ogni rotaia necessario
- guarnizione inclusa
KRK-0541-99-00-00-0 Tappo filettato
- collegamento seriale: 1 pezzo per l’ultimo rotaia necessario
- collegamento in parallelo: 1 pezzo per ogni rotaia necessario
SRB-000365 Golfare di sicurezza
- opzione per fissare la sospensione
- raccomandazione: 2 pezzi per ogni rotaia ferroviario
PWD-0541-10-04-00-0 Tubo flessibile accoppiato
- per collegamento seriale di binari
- lunghezza: 0.21 m
LCZ-0541-05-00-00-0 Adattatore per tubo di estensione
- compatibile con attacco rapido
SSW-0541-99-01-00-0 Ventosa
- ricambio per unità di modulare a ventose
KRC-000013 Raccordo per tubo flessibile
- ricambio per unità di modulare a ventose
SZB-000018 Raccordo rapido
- ricambio per tubo di collegamento pompa e tubo accoppiato

Rotaia Rigida

Rigid Track è progettato per applicazioni di saldatura in linea retta con i trattori Rail...

vedere di più

PROMOTECH semi flexible tracks in action

PROMOTECH semi flexible tracks feature image

Rotaia Semi-flessibile

Semi-Flexible Track è progettato per applicazioni di saldatura circonferenziali, irregolari e rettilinee con i trattori...

vedere di più

Product sheet | RAIL BULL | Carrello per saldatura con oscillatore 2024.12
view download
Panoramica | Carrelli per saldatura e taglio 2025.11
view download
Catalogo | Carrelli per saldatura e taglio 2025.04
view download
Catalogo | Accessori per saldatura e taglio 2026.09
view download

Saldatura bordo a bordo

machine

RAIL BULL

country

Paesi Bassi

material

acciaio inox 316

description

RAIL BULL garantisce la saldatura bordo a bordo su acciaio inox 316 da 5 mm.
Rotaia rigida
Oscillatore lineare integrato

Richiesta informazioni sul prodotto

Siete interessati a uno dei nostri prodotti? Contattateci utilizzando il modulo sottostante.
