MANTIS Battery CARRELLO PER SALDATURA A BATTERIA CON DOPPIA TORCIA

MANTIS BATTERY è un carrello per saldatura progettato per la saldatura di profili in acciaio utilizzati come elementi di rinforzo in varie strutture, quali barre piatte, profili angolari (L), barre a T, barre piatte con bulbo (spesso denominate “profili a bulbo”), travi a I o travi a H e canali (profili a C).
Il carrello consente il funzionamento con due torce contemporaneamente in modalità di saldatura continua oppure a tratti.
La funzione di programmazione consente di impostare il percorso di saldatura desiderato specificando parametri quali la lunghezza della saldatura, la lunghezza del tratto di non saldatura ed il riempimento del cratere all’inizio ed alla fine della saldatura.
La batteria da 18 V DC agli ioni di litio ad alta densità (LiHD) garantisce una disponibilità di energia prolungata anche per l’intero turno di lavoro (la stessa batteria CAS delle altre macchine PROMOTECH a batteria)

  • Carrello programmabile per saldatura alimentato a batteria per la saldatura di profili in acciaio quali piatti, angolari, travi a I, travi a T, piatti a bulbo e pezzi di forma irregolare con raggio fino a 160 mm

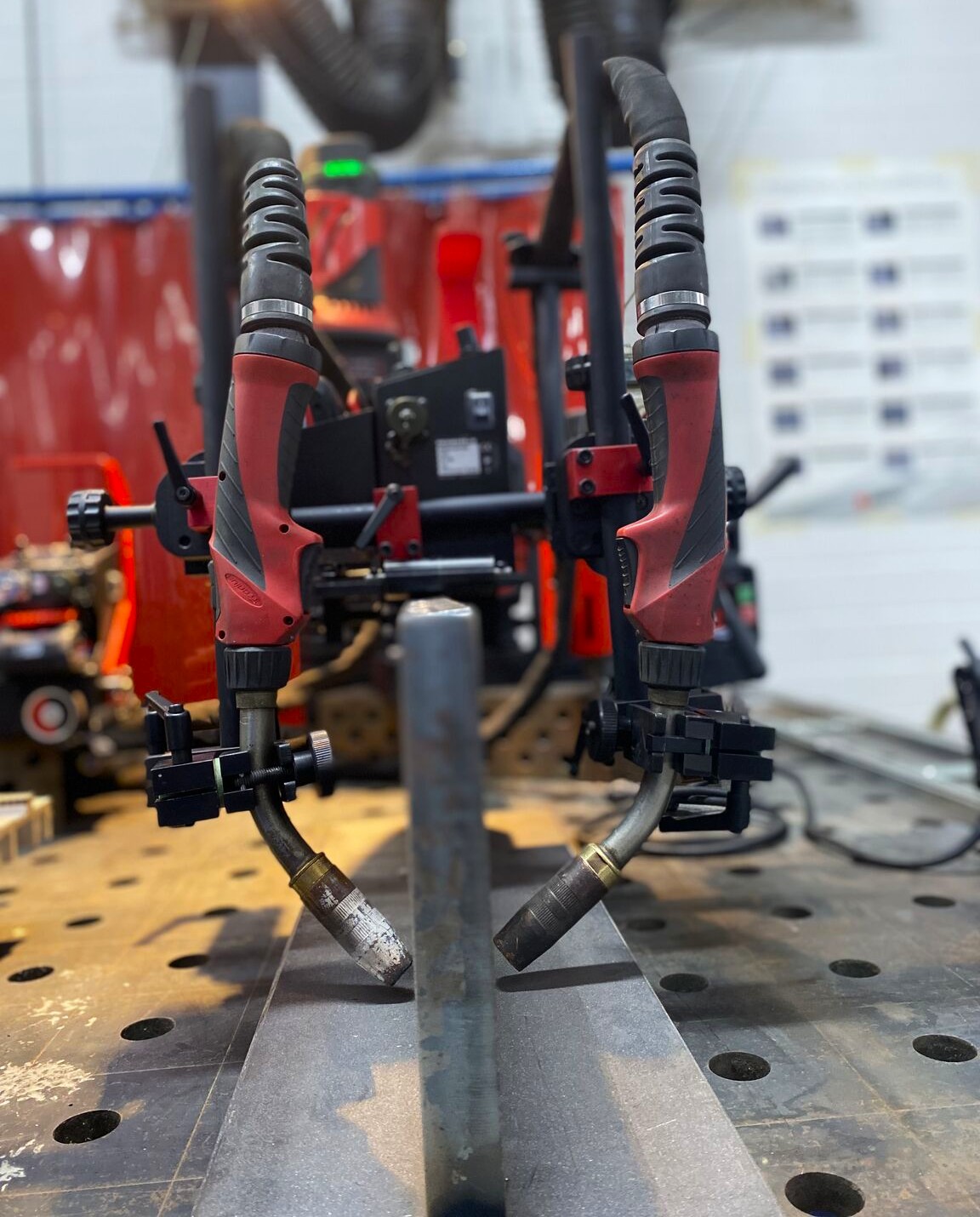

  • Funzionamento su due lati con due torce in modalità di saldatura continua oppure intermittente.
  • Programmazione semplice ed ergonomica delle geometrie dei cordoni e dei parametri di saldatura a tratti

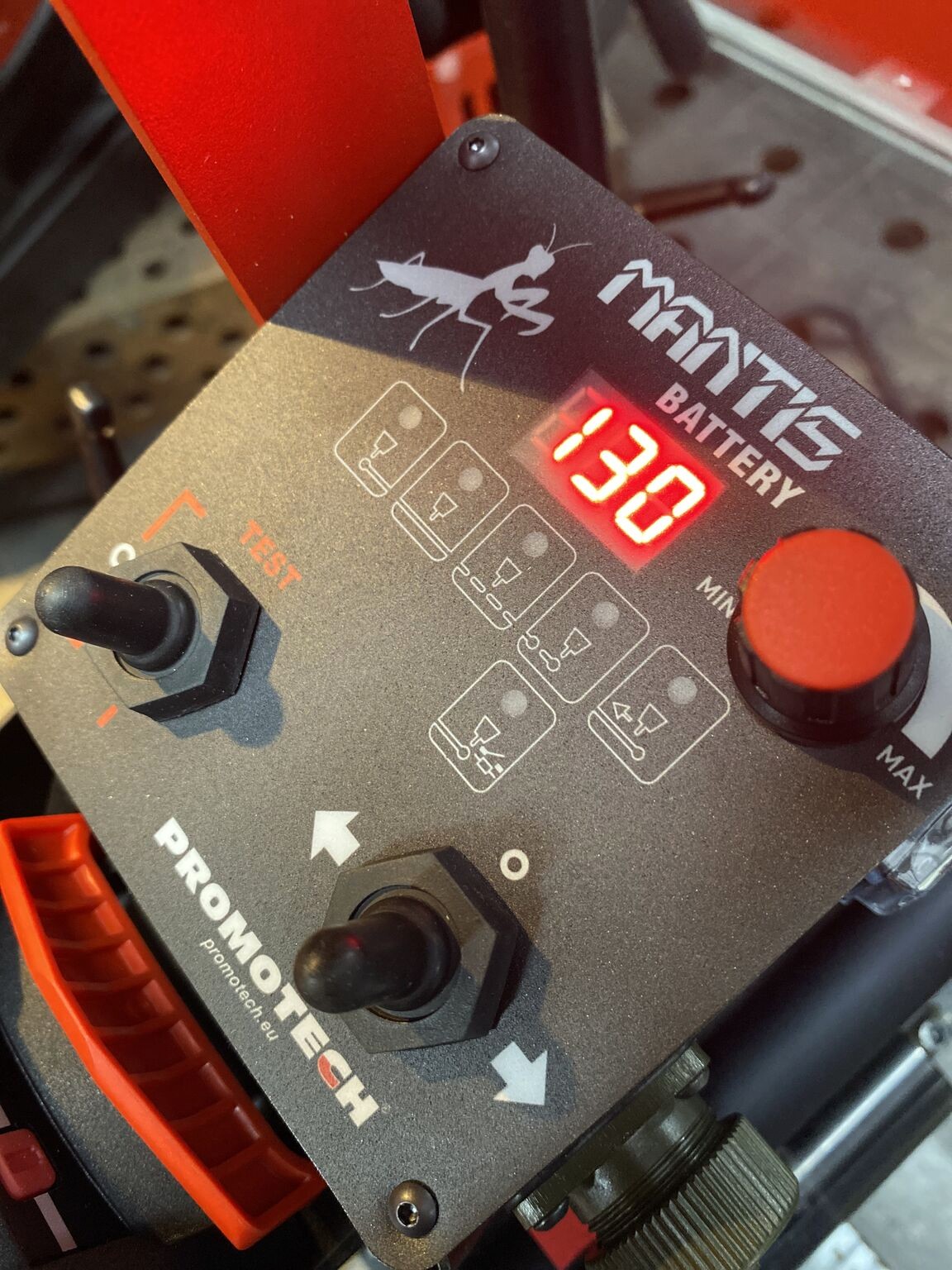

  • Display LED multifunzionale che visualizza la velocità di avanzamento, le unità di misura, le impostazioni di saldatura e i messaggi diagnostici
  • 18 V CC consente un utilizzo sicuro di MANTIS Battery in ambienti difficili come i cantieri navali, spesso umidi in cui gli spazi sono nconfinati.
  • La batteria LiHD, supportata da una gestione intelligente, assicura la massima disponibilità di energia per un periodo prolungato
  • Il sistema di controllo stabilizza la velocità di avanzamento garantendo un’apporto termico uniforme per produrre saldature di alta qualità in linea con le specifiche
  • Design compatto e leggero con robusto telaio in alluminio pressofuso
  • Funziona con velocità da 5 a 130 cm/min
  • Il carrello viaggia a piena velocità tra i tratti di saldatura, consentendo di risparmiare tempo prezioso.
  • Non è necessaria l’alimentazione di rete e si ha un cavo in meno da trasportare.
  • 3 anni di garanzia

Scarica il PDF Invia E-mail
welding-position-bottom-side battery new
mantis battery

Per sfruttare appieno le potenzialità di questo prodotto, consulta >>

Accessori per saldatura e taglio
continuous-welding

Saldatura continua

dual-torch-welding

Saldatura a doppia torcia

horizontal-speed

Velocità orizzontale

5–130 cm/min (2-51"/min)

pre-post

Pre-post

backweld

Saldatura a ritroso

dual-arc-ignition

Accensione a doppio arco

stitch-welding

Saldatura intermittente

warranty-tractors

Grafico delle variabili programmabili

Modalità di saldatura. Saldatura a tratti.

Modalità di saldatura. Saldatura continua.

Morsetto per profili piatti
(DCS-0824-0037-00-0)

Morsetto per profili a T e profili angolari
(DCS-0824-0037-01-0)

Morsetto piccolo per profili a bulbo 50 – 180 mm
(DCS-0824-0037-02-0)

Morsetto grande per profili a bulbo 200 – 340 mm
(DCS-0824-0037-03-0)
Tensione 18 V DC, 4.0 Ah
Potenza 18 W
Posizione di saldatura (secondo EN ISO 6947 e AWS/ASME) (orizzontale) PA / 1F / 1G PB / 2F
Tipo di torcia MIG / MAG
Diametro torcia 16–22 mm fi no a 35 mm opzionale
Forza di trazione orizzontale 150 N
Campo di regolazione della slitta trasversale 0–35 mm su-giù, sinistra-destra
Velocità orizzontale 5–130 cm/min
Peso (senza batteria) 7 kg
Codice prodotto WOZ-0824-10-18-00-0
mantis battery gallery 01 mantis battery gallery 02 mantis battery gallery 03 mantis battery gallery 04 mantis battery gallery 05 mantis battery gallery 06 mantis battery gallery 07 mantis battery gallery 08 mantis battery gallery 09 mantis battery gallery 10 mantis battery gallery 11 mantis battery gallery 12 mantis battery gallery 13 mantis battery gallery 14 mantis battery gallery 15 mantis battery gallery 16

Morsetti

  • Morsetto per profili piatti (opzionale)
    DCS-0824-0037-00-0 Morsetto per profili piatti (opzionale)
  • Morsetto per profili a T e profili angolari (opzionale)
    DCS-0824-0037-01-0 Morsetto per profili a T e profili angolari (opzionale)
  • Morsetto piccolo per profili a bulbo 50 – 180 mm (opzionale)
    DCS-0824-0037-02-0 Morsetto piccolo per profili a bulbo 50 – 180 mm (opzionale)
  • Morsetto grande per profili a bulbo 200 – 340 mm (opzionale)
    DCS-0824-0037-03-0 Morsetto grande per profili a bulbo 200 – 340 mm (opzionale)

Batterie e caricabatterie

  • Batteria da 4,0 Ah
    AKM-0738-10-00-01-0 Batteria da 4,0 Ah
    • capacità del pacco batteria: 4,0 Ah
    • energia: 72 Wh
    • peso: 580 g
  • Caricabatterie rapido ASC 145, “RAFFREDDATO AD ARIA”, spina britannica
    LDW-0738-04-00-30-0 Caricabatterie rapido ASC 145, “RAFFREDDATO AD ARIA”, spina britannica
    • spina britannica
    • tensione del pacco batteria: 12-36 V
    • potenza nominale: 145 W
    • corrente di carica massima: 8 A
    • peso: 551 g
    • i pacchi batteria vengono caricati fino a 4 volte più velocemente rispetto a un caricabatterie di base
    • tecnologia di ricarica brevettata “AIR COOLED” per tempi di ricarica ridotti grazie al raffreddamento del pacco batterie
    • tempo di ricarica: :
    • ~ 30 min (4.0 Ah)
    • ~ 41 min (5.5 Ah)
    • ~ 74 min (10.0 Ah)
  • Caricabatterie rapido ASC 145, “RAFFREDDATO AD ARIA”, spina UE
    LDW-0738-10-00-30-0 Caricabatterie rapido ASC 145, “RAFFREDDATO AD ARIA”, spina UE
    • spina UE
    • tensione del pacco batteria: 12-36 V
    • potenza nominale: 145 W
    • corrente di carica massima: 8 A
    • peso: 551 g
    • i pacchi batteria vengono caricati fino a 4 volte più velocemente rispetto a un caricabatterie di base
    • tecnologia di ricarica brevettata “AIR COOLED” per tempi di ricarica ridotti grazie al raffreddamento del pacco batterie
    • tempo di ricarica: :
    • ~ 30 min (4.0 Ah)
    • ~ 41 min (5.5 Ah)
    • ~ 74 min (10.0 Ah)

Slitte trasversale

  • Slitta trasversale (sinistra “L”)
    UKL-0824-1051-01-0 Slitta trasversale (sinistra “L”)
    • regolazione verticale da 0 a 35 mm
    • regolazione da 0 a 35 mm a sinistra e a destra
    • adatto alla regolazione della torcia poiché si trova sulla sinistra
  • Slitta trasversale (destra “R”)
    UKL-0824-0974-01-0 Slitta trasversale (destra “R”)
    • regolazione verticale da 0 a 35 mm
    • regolazione da 0 a 35 mm a sinistra e a destra
    • adatto alla regolazione della torcia poiché si trova sulla destra

Cavi

  • Cavo per innesco doppio arco da 6,5 m
    KBL-0466-17-00-00-0 Cavo per innesco doppio arco da 6,5 m
    • lunghezza: 6.5 m
    • connettore femmina a 4 pin (ingresso)
    • 2 coppie di cavi con codice colore con connettori maschio e femmina
    • consente il collegamento di 2 saldatori
  • Cavo per innesco dell’arco 13 m
    KBL-0466-17-00-04-0 Cavo per innesco dell’arco 13 m
    • lunghezza: 13 m
    • connettore femmina a 4 pin (ingresso)
    • 2 coppie di cavi con codice colore con connettori maschio e femmina
    • consente il collegamento di 2 saldatori
  • Ancoraggio per cavo
    UCW-0466-55-03-00-0 Ancoraggio per cavo
    • lunghezza dell’asta: 230 mm
    • diametro dell’asta: 22,2 mm

Porta torce di saldatura e accessori corrispondenti

  • Supporto torcia ultra corto con morsetto 16–22 mm
    UCW-0757-09-00-00-0 Supporto torcia ultra corto con morsetto 16–22 mm
    • morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 60 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia ad asta corta con morsetto 16–22 mm
    UCW-0754-07-00-00-0 Supporto torcia ad asta corta con morsetto 16–22 mm
    • morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 110 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia ad asta lunga con morsetto 16–22 mm
    UCW-0752-07-00-00-0 Supporto torcia ad asta lunga con morsetto 16–22 mm
    • morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 230 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia ultra corto con clip 16–22 mm
    UCW-0757-12-00-00-0 Supporto torcia ultra corto con clip 16–22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 60 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia con asta corta serraggio 16-22 mm
    UCW-0476-27-00-00-0 Supporto torcia con asta corta serraggio 16-22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 110 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia corto con asta bassa e clip 16–22 mm
    UCW-0476-06-00-00-0 Supporto torcia corto con asta bassa e clip 16–22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta bassa lunga 110 mm / diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
    • da utilizzare, tra l’altro, con un oscillatore a pendolo
  • Asta lunga porta torcia con serraggio 16-22 mm
    UCW-0466-22-00-00-0 Asta lunga porta torcia con serraggio 16-22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
    • asta lunga 230 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Supporto torcia a sgancio rapido asta corta serraggio 16 - 22 mm
    UCW-0523-84-00-00-0 Supporto torcia a sgancio rapido asta corta serraggio 16 - 22 mm
    • clip a sgancio rapido per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • cubo girevole con scanalature
    • serratura a molla
    • asta lunga 110 mm/ diametro esterno 22,2 mm
  • Morsetto per torcia 16–22 mm
    ZRZ-0752-07-01-00-0 Morsetto per torcia 16–22 mm
    • morsetto per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
  • Seraggio per torcia diam. 16-22 mm
    ZCS-0476-06-01-00-0 Seraggio per torcia diam. 16-22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • perno di centraggio 15 mm OD
  • Clip a sgancio rapido per torcia 16–22 mm
    ZCS-0270-42-00-00-0 Clip a sgancio rapido per torcia 16–22 mm
    • clip per torce di saldatura con diametro esterno compreso tra 16 e 22 mm
    • attacco a sgancio rapido
  • Morsetto per torcia 22-35 mm
    ZRZ-0466-19-00-00-0 Morsetto per torcia 22-35 mm
    • morsetto per torce di saldatura con diametro esterno compreso tra 22 e 35 mm
    • perno di centraggio 15 mm OD
  • Morsetto con asta corta
    WLK-0476-20-01-00-0 Morsetto con asta corta
    • asta lunga 110 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Morsetto con asta lunga
    WLK-0466-04-10-00-0 Morsetto con asta lunga
    • asta lunga 230 mm/ diametro esterno 22,2 mm
    • blocco di serraggio con diametro interno di 22,2 mm e leva
    • tubo isolante 22,2 mm OD/15 mm ID
  • Asta 200 mm
    KLM-0236-00-16-00-0 Asta 200 mm
    • asta lunga 200 mm/ diametro esterno 22,2 mm
    • insieme a KST-0525-11-00-00-0 consente il montaggio dell’oscillatore OSC-8 PRO con RAIL BULL, RAIL TUG e RAIL TITAN 2
  • Asta 300 mm
    WSP-0523-16-00-00-0 Asta 300 mm
    • asta lunga 300 mm/ diametro esterno 22,2 mm
  • Doppio blocchetto di serraggio con leve
    KST-0525-11-00-00-0 Doppio blocchetto di serraggio con leve
    • due fori con diametro interno di 22,2 mm

Porta torce di taglio e accessori corrispondenti

  • Supporto torcia standard con morsetto 28-35 mm con regolazione angolo
    UCW-0475-28-00-00-0 Supporto torcia standard con morsetto 28-35 mm con regolazione angolo
    • morsetto per torce da taglio con diametro esterno compreso tra 28 e 35 mm
    • perno di centraggio 22,2 mm OD
    • doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
  • Supporto torcia di precisione con morsetto 28–35 mm con regolazione di altezza ed inclinazione
    UCW-0753-08-00-00-0 Supporto torcia di precisione con morsetto 28–35 mm con regolazione di altezza ed inclinazione
    • morsetto per torce da taglio con diametro esterno compreso tra 28 e 35 mm
    • perno di centraggio 22,2 mm OD
    • inclinare la torcia di 45 gradi a sinistra e a destra
    • regolazione verticale entro un intervallo massimo di 81 mm
    • doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
  • Supporto torcia per macchina Ø 30 mm
    UCW-0475-61-00-00-0 Supporto torcia per macchina Ø 30 mm
    • adatto per torcia meccanica con cilindro di diametro 30 mm (1-3/16”) con cremagliera a passo 32
    • albero ingranaggi con passo 32
    • doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
  • Supporto torcia per macchina Ø 35 mm
    UCW-0475-29-00-00-1 Supporto torcia per macchina Ø 35 mm
    • adatto per torcia meccanica con cilindro di diametro 35 mm (1-3/8”) con cremagliera a passo 32
    • albero ingranaggi con passo 32
    • doppio blocco di serraggio con due fori da 22,2 mm di diametro interno e leve
  • Supporto torcia di precisione Ø 30 mm con inclinazione regolabile
    UCW-0753-22-00-00-0 Supporto torcia di precisione Ø 30 mm con inclinazione regolabile
    • adatto per torcia meccanica con cilindro di diametro 30 mm (1-3/16”) con cremagliera a passo 32
    • Albero ingranaggi con passo 32
    • inclinare la torcia di 45 gradi a sinistra e a destra
    • doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
  • Supporto torcia di precisione Ø 35 mm con inclinazione regolabile
    UCW-0753-24-00-00-0 Supporto torcia di precisione Ø 35 mm con inclinazione regolabile
    • adatto per torcia meccanica con cilindro di diametro 35 mm (1-3/8”) con cremagliera a passo 32
    • Albero ingranaggi con passo 32
    • inclinare la torcia di 45 gradi a sinistra e a destra
    • doppio blocco di serraggio con punta conica con due fori da 22,2 mm di diametro interno e leve
  • Asta lunga 300 mm con cremagliera da 182 mm
    RAM-0523-17-00-00-0 Asta lunga 300 mm con cremagliera da 182 mm
    • lunghezza totale 300 mm
    • 22,2 mm di diametro esterno alle estremità dell’asta
    • 25 mm di diametro esterno su una cremagliera dentata lunga 182 mm
  • Asta lunga 300 mm con cremagliera da 241 mm
    RAM-0475-07-01-00-0 Asta lunga 300 mm con cremagliera da 241 mm
    • lunghezza totale 300 mm
    • 22,2 mm di diametro esterno alle estremità dell’asta
    • 25 mm di diametro esterno su una cremagliera dentata lunga 241 mm
    • foro filettato M6 – profondità 12 || 14 in totale, su entrambe le estremità
  • Asta lunga 540 mm con cremagliera da 449 mm
    RAM-0753-07-00-00-0 Asta lunga 540 mm con cremagliera da 449 mm
    • lunghezza totale 540 mm
    • 22,2 mm di diametro esterno alle estremità dell’asta
    • 25 mm di diametro esterno su una cremagliera dentata lunga 449 mm
    • foro filettato M6 – profondità 12 || 14 in totale, su entrambe le estremità
  • Asta lunga 700 mm con cremagliera da 647 mm
    RAM-0475-07-03-00-0 Asta lunga 700 mm con cremagliera da 647 mm
    • lunghezza totale 707 mm
    • 22,2 mm di diametro esterno alle estremità dell’asta
    • 25 mm di diametro esterno su una cremagliera dentata lunga 647 mm
    • foro filettato M6 – profondità 12 || 14 in totale, su entrambe le estremità
  • Asta lunga 1000 mm con cremagliera da 940 mm
    RAM-0753-13-00-00-0 Asta lunga 1000 mm con cremagliera da 940 mm
    • lunghezza totale 1000 mm
    • 22,2 mm di diametro esterno alle estremità dell’asta
    • 25 mm di diametro esterno su una cremagliera dentata lunga 940 mm
    • foro filettato M6 – profondità 12 || 14 in totale, su entrambe le estremità
  • Blocchetto di serraggio scorrevole tipo 1
    ZSP-0475-62-00-00-0 Blocchetto di serraggio scorrevole tipo 1
    • foro con diametro interno di 25 mm per aste mobili con cremagliera dentata (nell’asse Z) su e giù
    • manopola a stella con pignone m=1 t=16
    • foro con diametro interno di 22,2 mm per aste
    • 2 leve di bloccaggio
  • Blocco di serraggio scorrevole tipo 2
    UCW-0475-15-00-00-1 Blocco di serraggio scorrevole tipo 2
    • foro con diametro interno di 25 mm per aste mobili con cremagliera dentata (nell’asse Y) sinistra e destra
    • manopola a stella con pignone m=1 t=16
    • foro con diametro interno di 22,2 mm per aste
    • 2 leve di bloccaggio
  • Doppio blocchetto di serraggio scorrevole
    ZSP-0475-94-00-00-0 Doppio blocchetto di serraggio scorrevole
    • 2 fori con diametro interno di 25 mm per aste mobili con cremagliera dentata
    • 2 manopole a stella con pignone m=1 t=16
    • 2 leve di bloccaggio
  • Blocchetto di serraggio (grande)
    KST-0475-82-00-00-0 Blocchetto di serraggio (grande)
    • foro con diametro interno di 22,2 mm per aste
    • foro con diametro interno di 25 mm per aste con cremagliera dentata
    • 2 leve di bloccaggio
  • Contrappeso 1,3 kg
    PWG-0833-05-00-00-0 Contrappeso 1,3 kg
    • 1.3 kg (2.9 lbs)
    • incl. screw M6 x 40
  • Contrappeso maggiorato 2,6kg
    PWG-0833-06-00-00-0 Contrappeso maggiorato 2,6kg
    • 2,6 kg (5,7lbs)
    • incl. screw M6 x 40

Varie

  • Dispositivo anticaduta
    URZ-000001 Dispositivo anticaduta
    • protegge una pista contro le cadute

Casi di studio

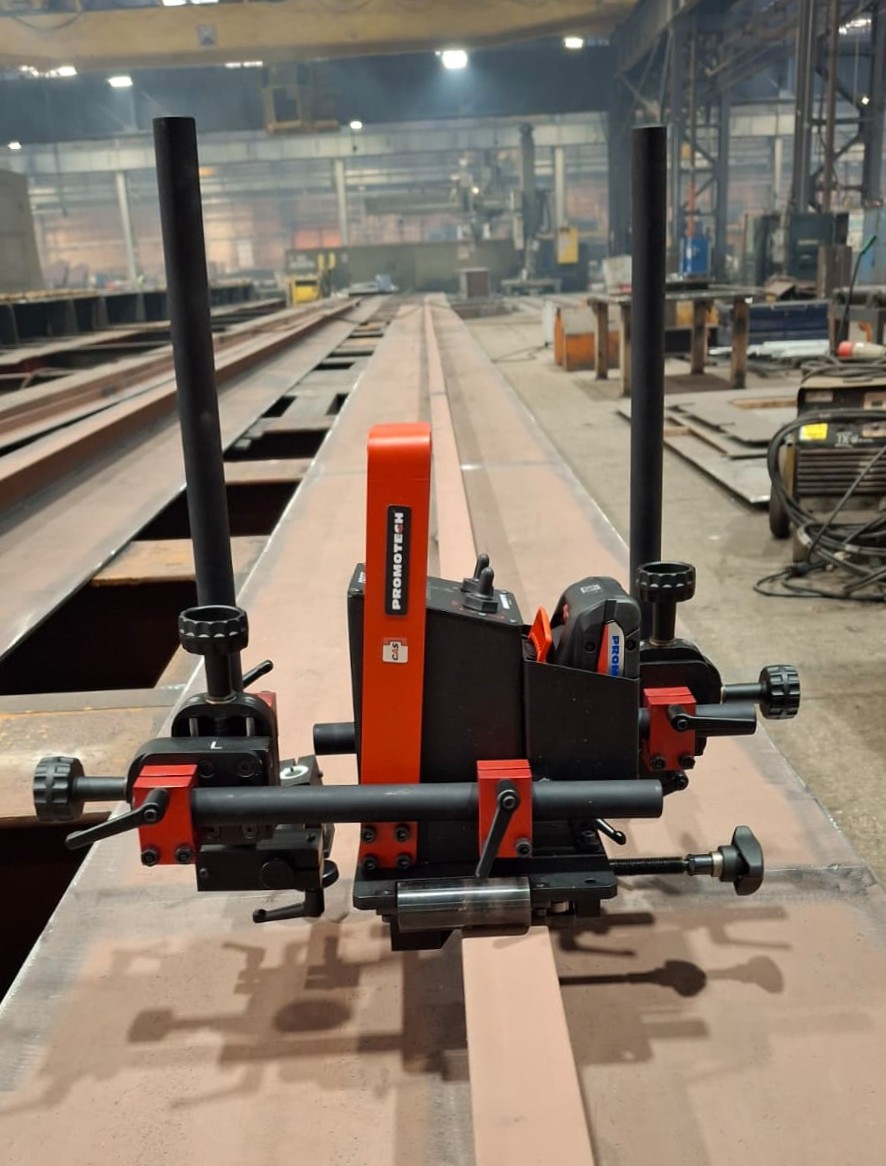

trave di corsa del carroponte
machine

MANTIS Battery

country

Polonia

description

Lunghezza: 30 m, sezione: 80 × 80 mm
Velocità orizzontale 5–130 cm/min
Forza di trazione orizzontale 150 N

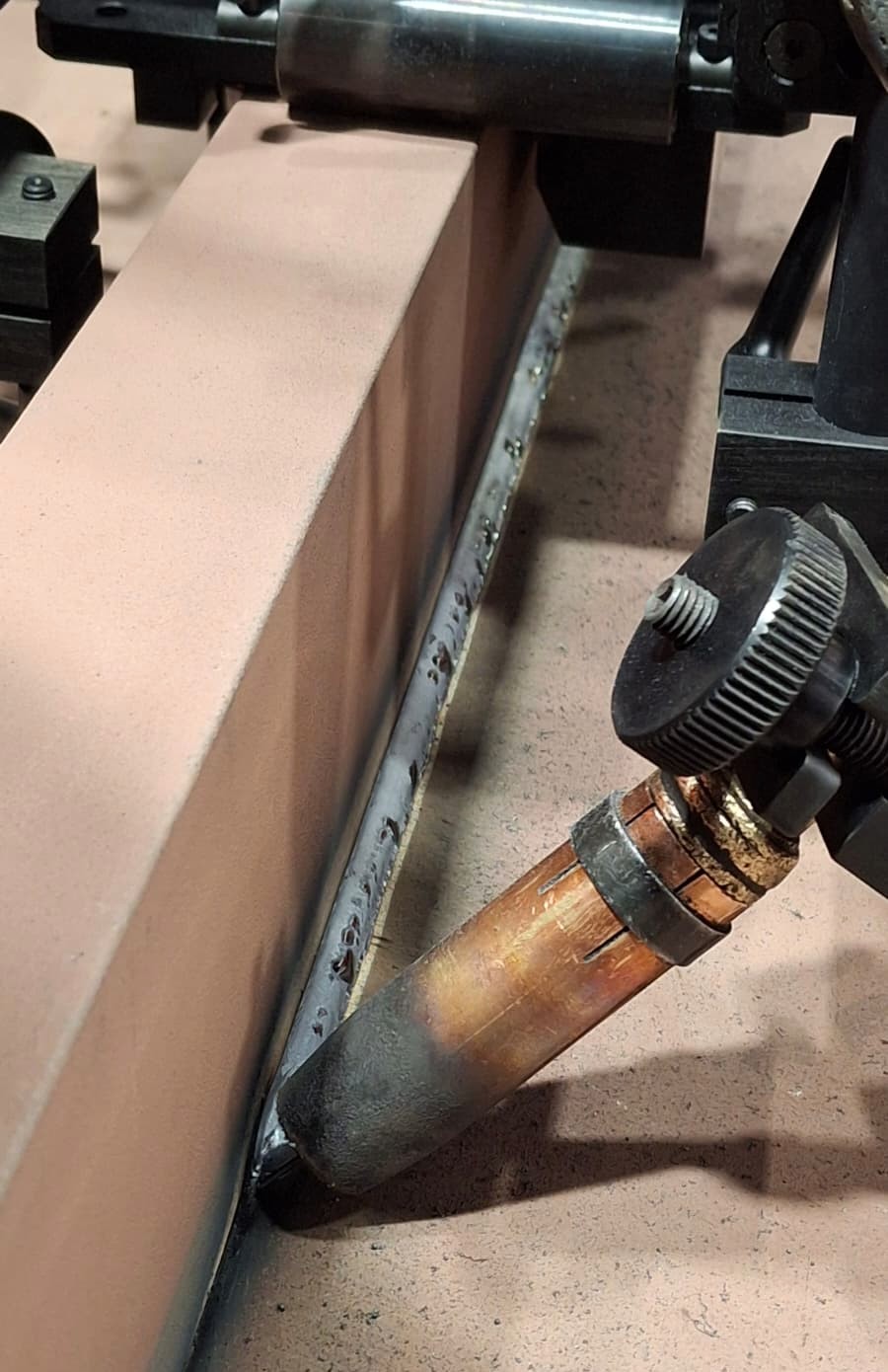

Applicazione di saldatura a torcia singola
machine

MANTIS Battery

country

Polonia

description

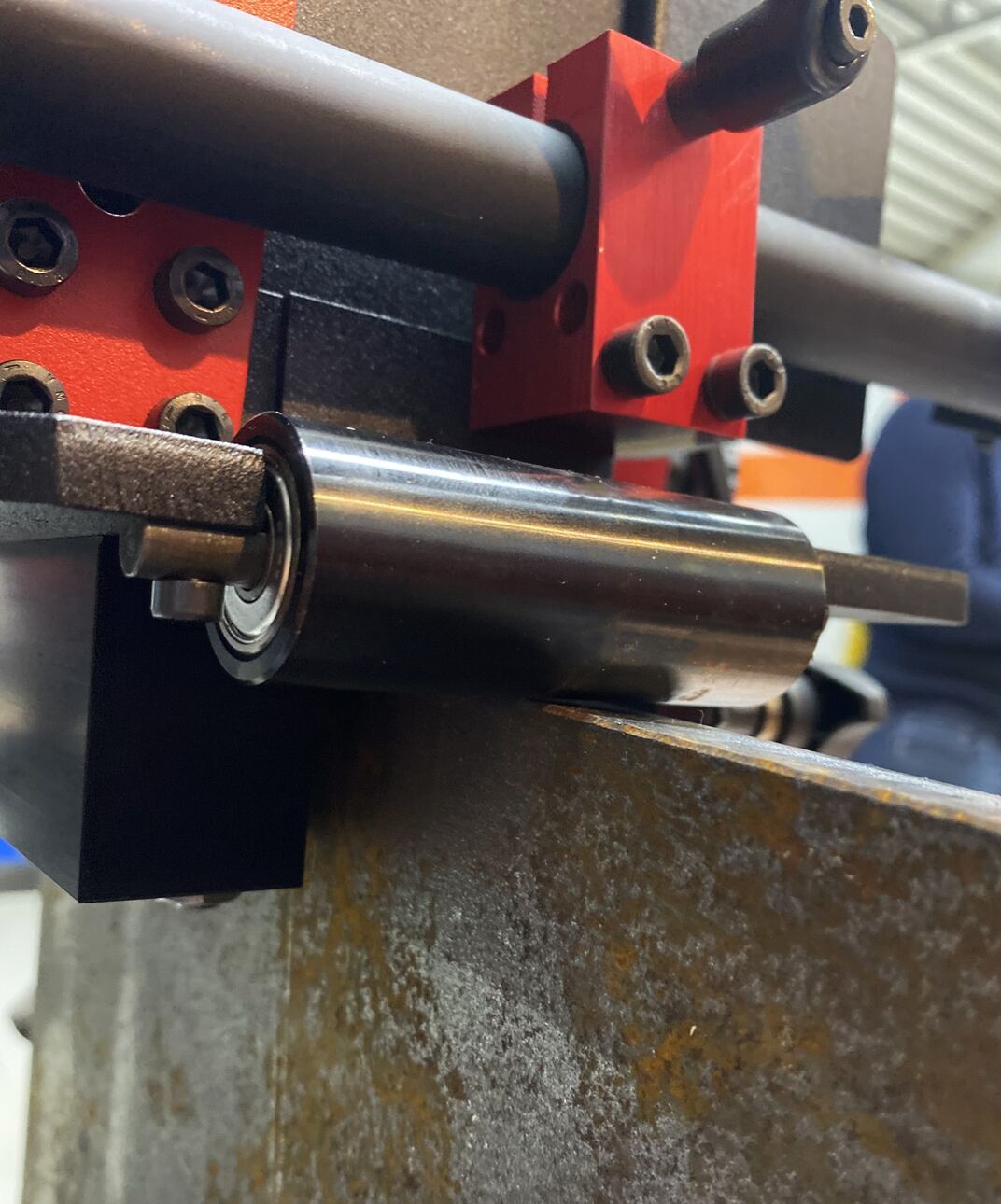

MANTIS Battery – Carrello per saldatura cordless che viaggia direttamente sul profilo del pezzo. Il carrello da 7 kg può essere equipaggiato con uno dei quattro morsetti opzionali, consentendo di adattare la configurazione esattamente al tipo di profilo da saldare.

Articoli correlati

MANTIS Battery – Carrello per saldatura cordless a doppia torcia
Batteria CAS, Carelli per saldatura e taglio, Saldatura

MANTIS Battery – Carrello per saldatura cordless a doppia torcia

Read more
CAS Intelligent Battery Management
Bevelling, CAS Battery system, Drilling, Welding and cutting tractors

CAS Intelligent Battery Management

Read more
Scoprite la libertà senza cavo alimentata da CAS
CAS Sistema di batterie, Foratura, Smussatura

Scoprite la libertà senza cavo alimentata da CAS

Read more

Richiesta informazioni sul prodotto

Siete interessati a uno dei nostri prodotti? Contattateci utilizzando il modulo sottostante.
