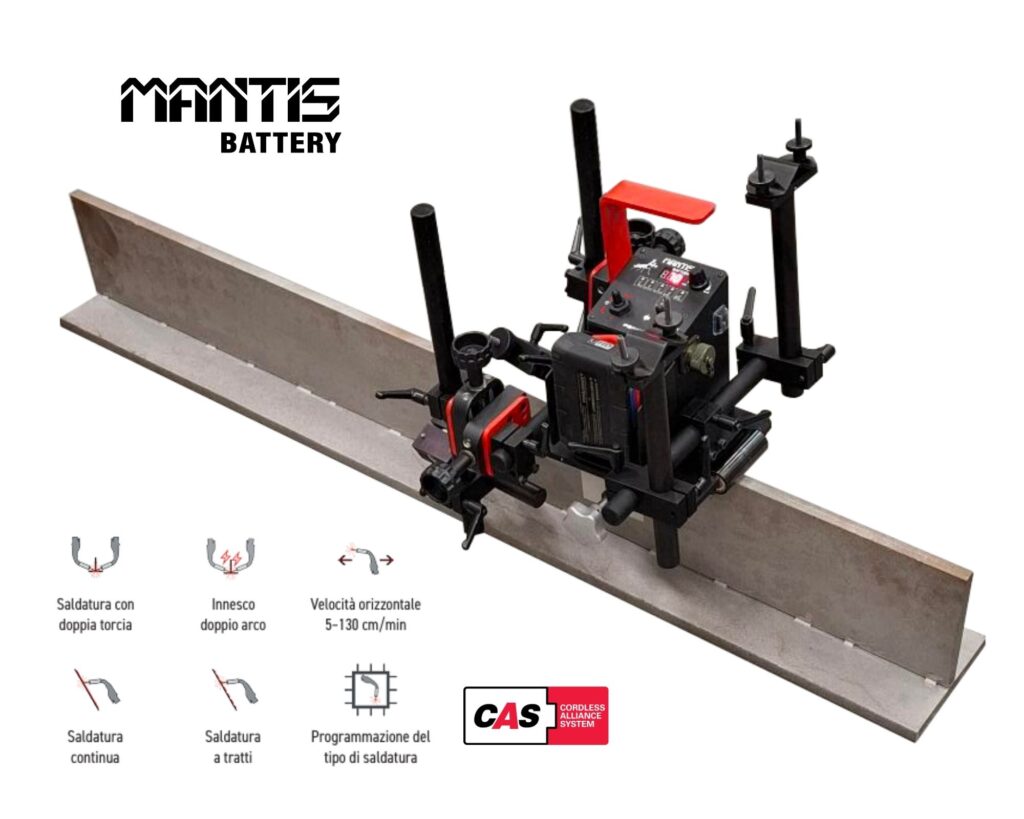

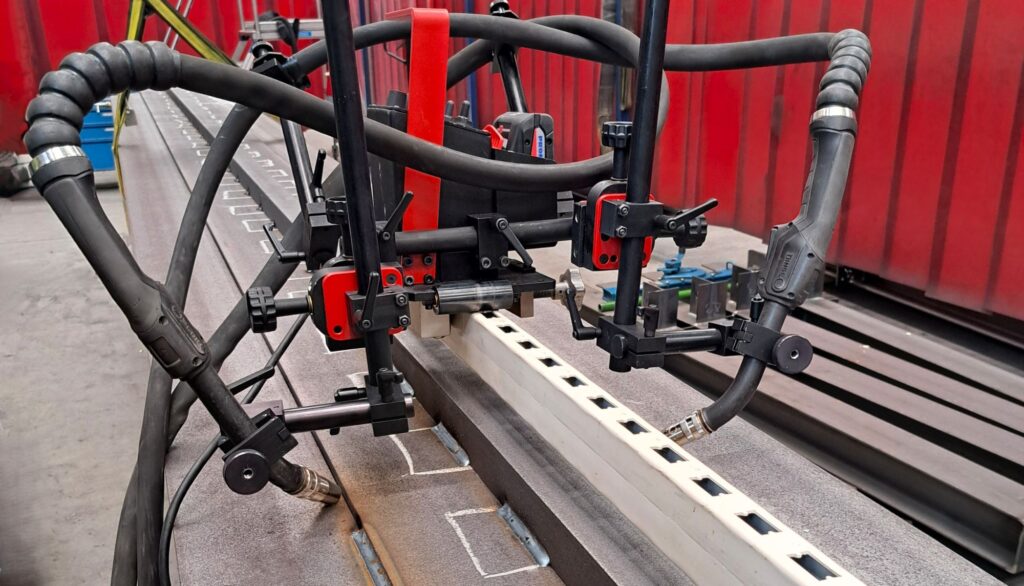

MANTIS Battery – Carrello per saldatura cordless a doppia torcia che viaggia direttamente sul profilo del pezzo
PROMOTECH amplia il proprio portfolio con MANTIS Battery – un carrello per saldatura cordless a doppia torcia, progettato per la saldatura precisa ed efficiente dei rinforzi strutturali (stiffeners). Permette saldature in angolo continue ed a tratti con processo MIG/MAG, con velocità di avanzamento da 5 a 130 cm/min. Un sistema a circuito chiuso (closed-loop) garantisce una velocità di avanzamento perfettamente stabile durante tutto il processo, anche in condizioni di carico variabile.
Tipi e dimensioni dei profili in acciaio adatti a MANTIS Battery

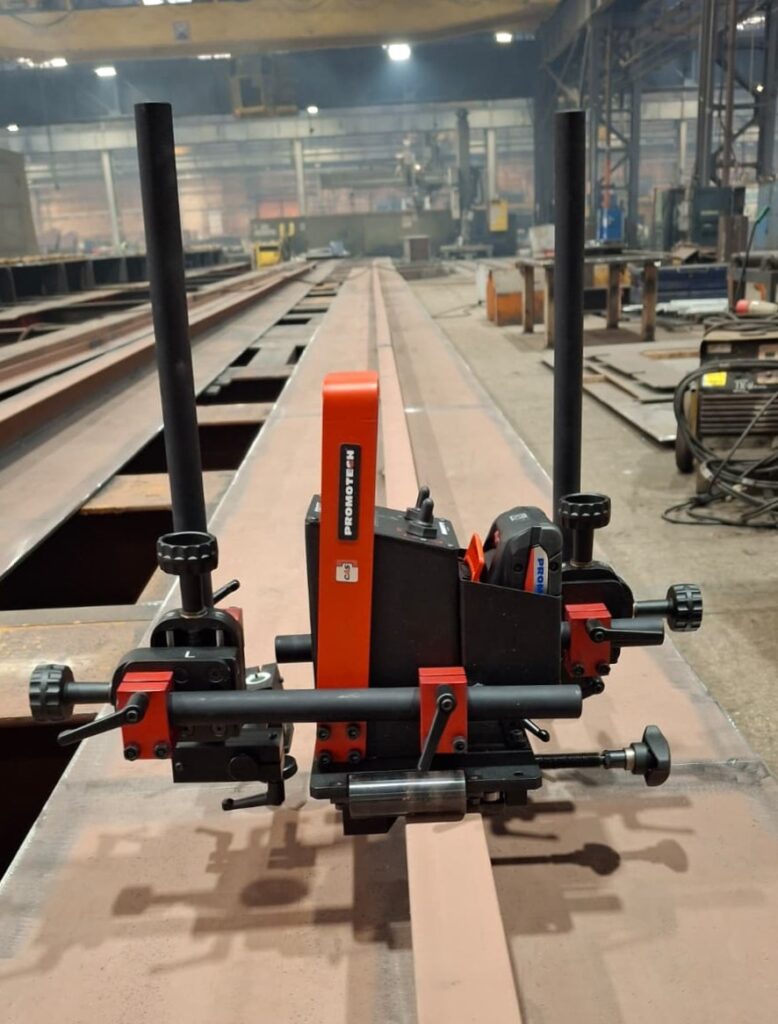

MANTIS Battery è il primo carrello di saldatura PROMOTECH in grado di avanzare direttamente su vari profili in acciaio, tra cui:
- Piatti
- Profili angolari (L)
- Profili a T
- Bulbi piatti
- Travi IPE o HEA/H
- Profili a C
- Pezzi con forme irregolari con raggio minimo 150 mm

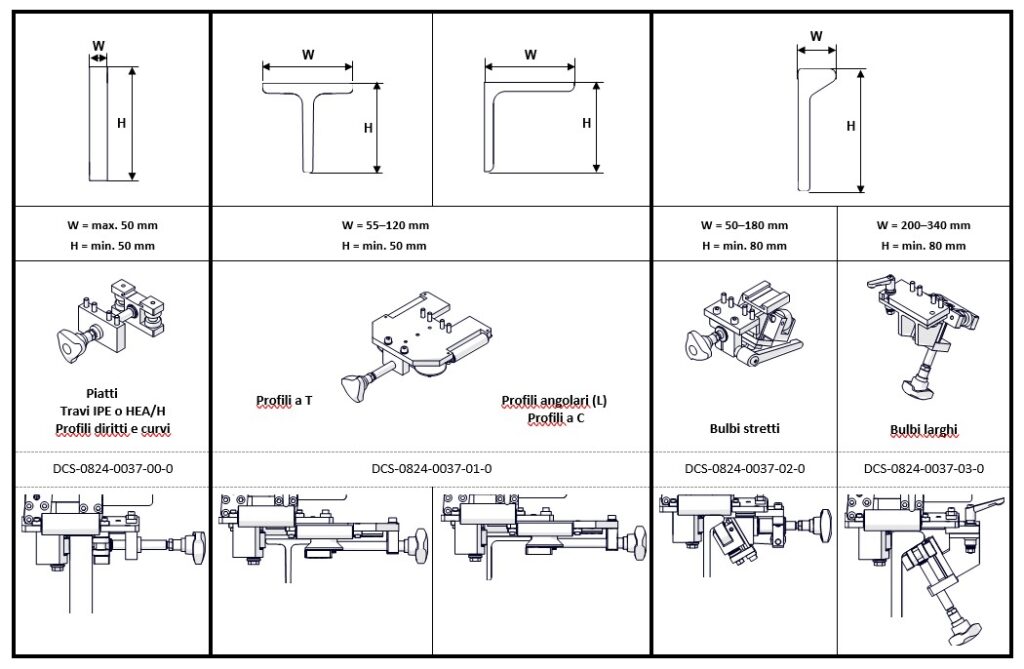

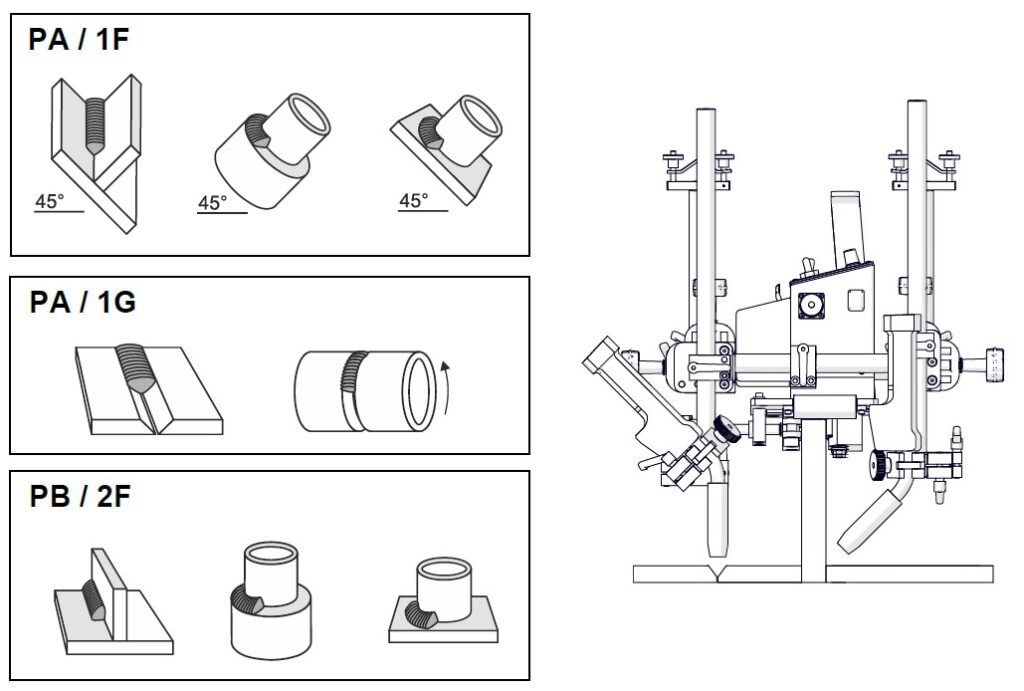

Il carrello da 7 kg (WOZ-0824-0788-00-0) può essere equipaggiato con uno dei quattro morsetti opzionali, consentendo di adattare la configurazione esattamente al tipo di profilo da saldare. Ogni morsetto è disponibile come accessorio separato. Funziona nelle posizioni di saldatura 1F, 1G e 2F.

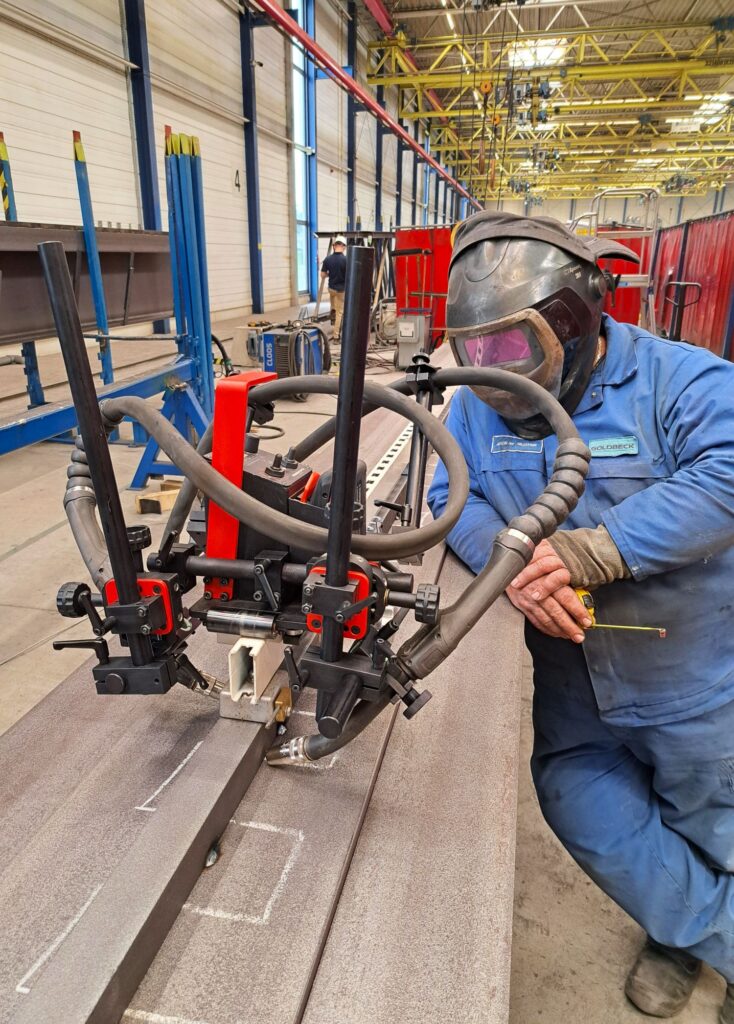

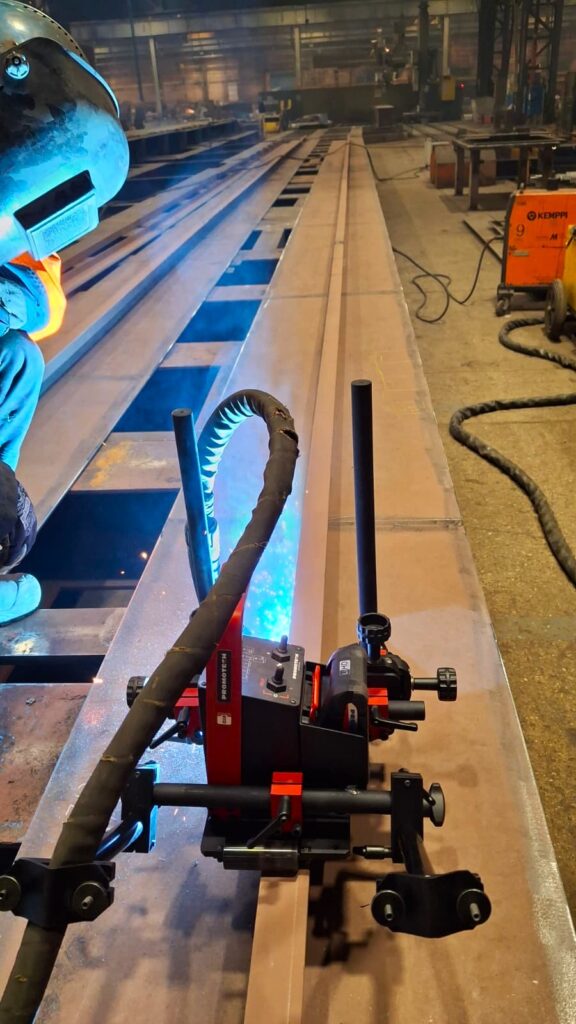

Dal settore navale e offshore ai ponti, serbatoi di stoccaggio e impianti industriali, MANTIS Battery offre un metodo più sicuro, più rapido e più affidabile per saldare i profili di rinforzo.
Saldatura a tratti e continua su entrambi i lati (Dual Side Operation)

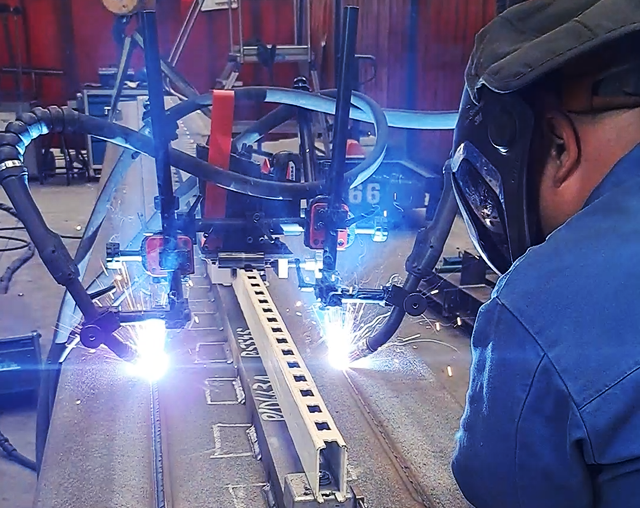

MANTIS Battery si distingue per la capacità di utilizzare due torce contemporaneamente. Questa funzionalità bilaterale consente saldature continue o a punti su entrambi i lati della giunzione, riducendo significativamente i tempi complessivi di lavoro. Compatto e leggero, il carrello può essere riposizionato facilmente ovunque sia necessario.

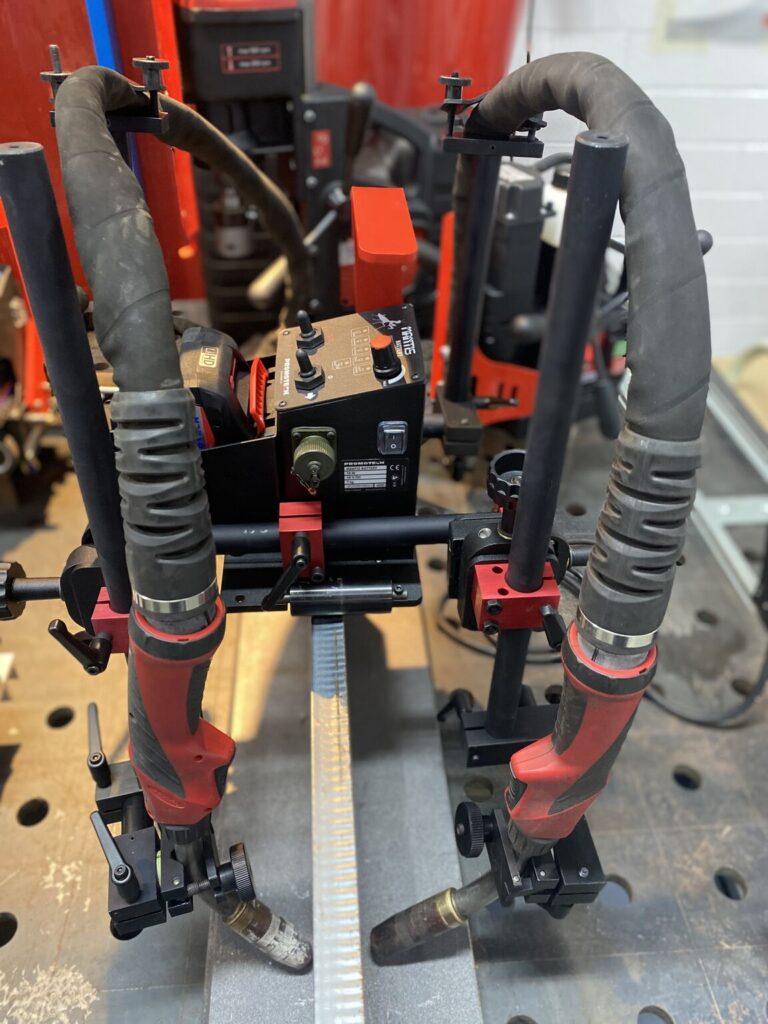

MANTIS Battery è dotato di supporti per due torce e di una slitta a croce che permette la regolazione verticale ed orizzontale indipendente di ciascuna torcia. È possibile selezionare la modalità di saldatura con una o due torce e regolare l’altezza del braccio.
Modalità di saldatura

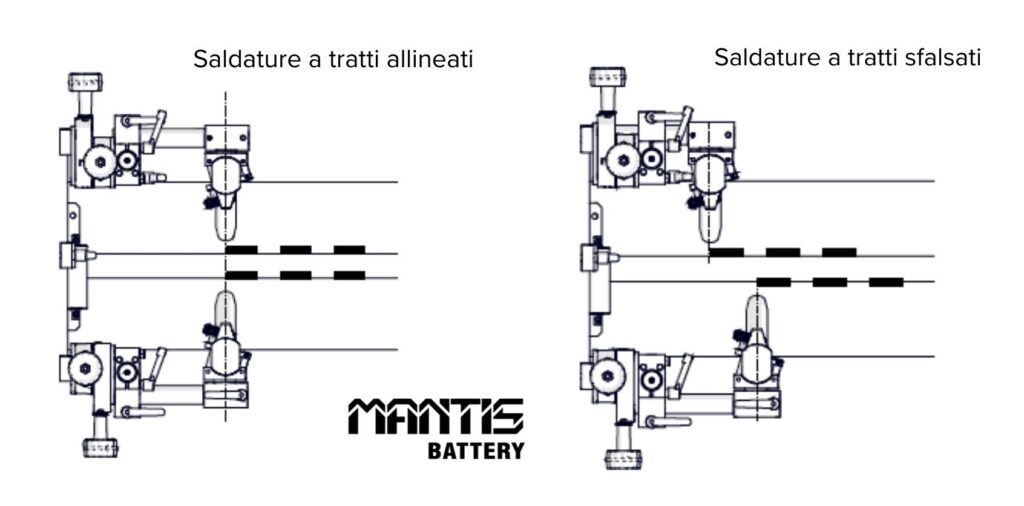

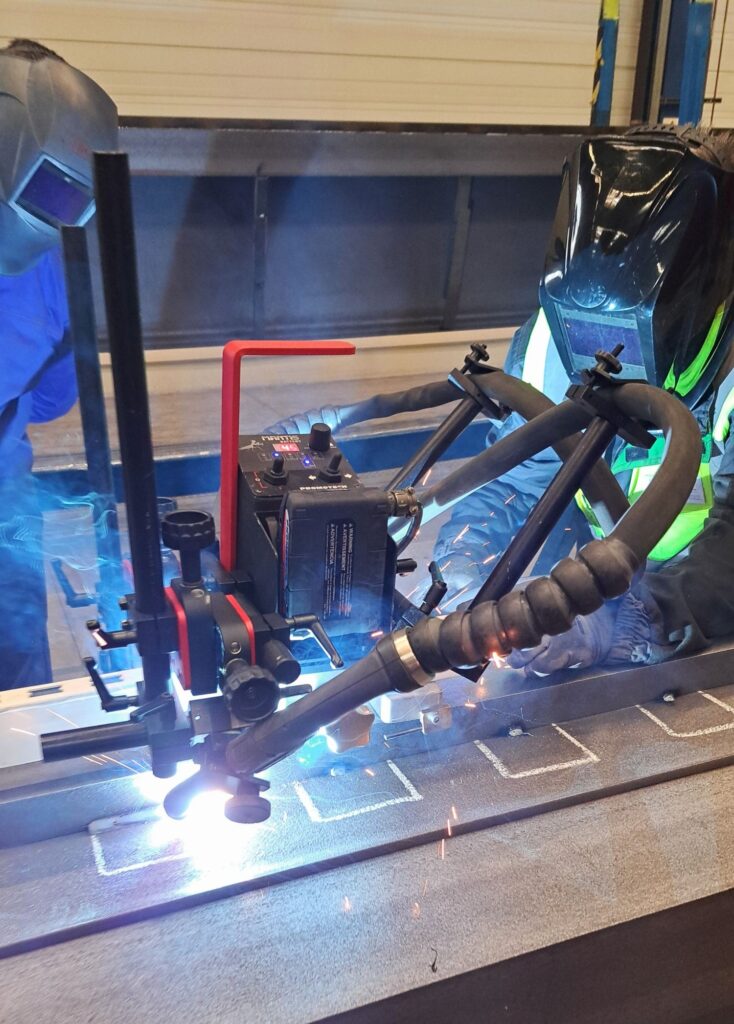

MANTIS Battery permette la saldatura continua ed a tratti di giunti in angolo. In modalità a tratti, il carrello salda ad intervalli di misura impostata in base a due configurazioni:
Saldature a tratti allineati
I tratti vengono eseguiti esattamente uno di fronte all’altro su entrambi i lati della giunzione, creando un modello uniforme ed equilibrato.
Saldature a tratti sfalsati
I tratti sono sfalsati sui due lati, riducendo la concentrazione di calore e minimizzando la deformazione nei materiali più sottili.
Il carrello si sposta fra i tratti di saldatura alla massima velocità di avanzamento, riducendo i tempi morti e i costi operativi. Il controllo preciso del posizionamento e dell’apporto termico garantisce risultati coerenti e ripetibili in un’ampia gamma di applicazioni.
Programmazione e monitoraggio semplificati

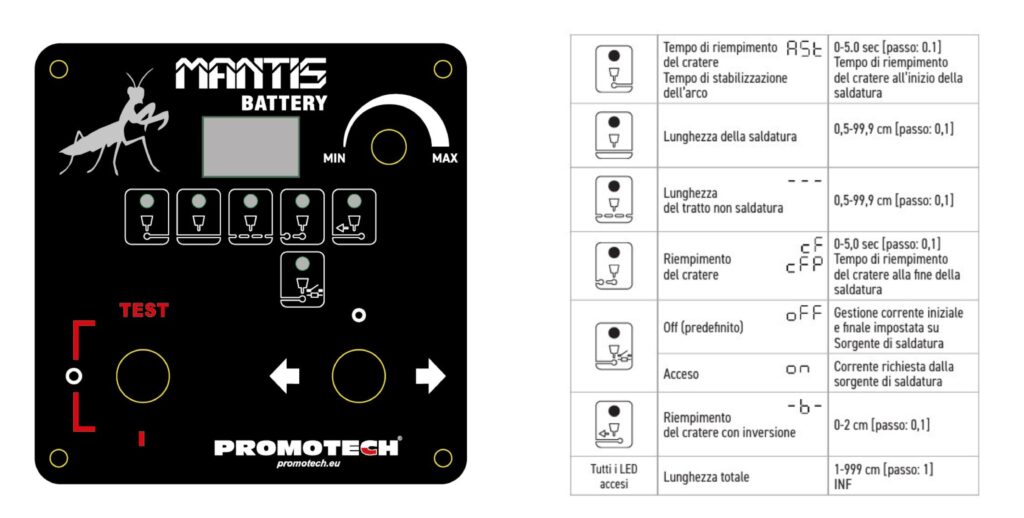

Il display LED multifunzione mostra chiaramente:
- Velocità di avanzamento e unità selezionate
- Parametri di programmazione della saldatura
- Messaggi di diagnostica e di stato

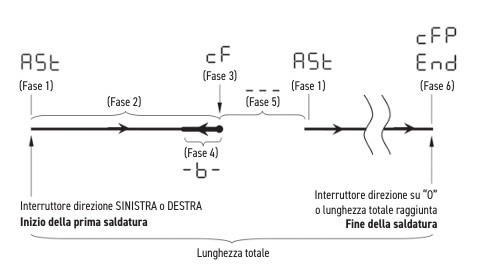

La programmazione ergonomica include:
- Arc Stabilization Time (ASt): stabilizzazione/arco e riempimento del cratere all’inizio della saldatura
- Lunghezza del singolo cordone
- Intervallo tra le saldature (—): se impostato su 0, la macchina esegue una saldatura continua
- Crater Filling Time (cF / cFP): riempimento del cratere alla fine (continuo / tratti)
Comportamento del relè di accensione dell’arco durante il riempimento del cratere:
- ON (LED acceso): la sorgente utilizza piena corrente durante il riempimento del cratere
- OFF (predefinito, LED spento): la saldatrice riduce la corrente di saldatura; il tempo di riempimento del cratere deve essere ≥ al tempo impostato sul generatore di saldatura
- Backweld length ( -b-): disponibile quando l’intervallo è > 0; non disponibile in saldatura continua
- All LED’s – Total path: il percorso totale è ≥ alla somma della lunghezza saldatura e dell’ intervallo; con InF, il programma continua finché non si ferma il carrello.
MANTIS Battery, insieme ai programmi di saldatura selezionabili ed al sistema a circuito chiuso, garantisce risultati precisi e ripetibili, fondamentali per la fabbricazione strutturale su larga scala.
Alimentazione – Batteria CAS LiHD
MANTIS Battery è alimentato da una batteria CAS LiHD da 18 V DC, già collaudata in altre macchine cordless PROMOTECH. Eliminando i cavi di alimentazione, MANTIS Battery offre una maggiore sicurezza in un’ampia gamma di applicazioni di saldatura strutturale, anche in ambienti impegnativi come piattaforme offshore, cantieri navali, costruzioni di ponti e spazi confinati, dove i cavi rappresentano spesso un pericolo.
Le macchine cordless permettono piena libertà di movimento senza rischi di inciampo o groviglio di cavi. Sono particolarmente adatte ai lavori all’aperto in aree remote, dove non è disponibile un’alimentazione elettrica e gli utensili a batteria risultano più pratici da utilizzare.
Inoltre, tutte le batterie del Cordless Alliance System (CAS) sono dotate di un sistema intelligente di gestione elettrica e termica, che garantisce la protezione di tutte le celle dalla sollecitazione intensa e dai rapidi cicli di carica e scarica.
Con due aggiuntive, l’operatore può continuare a saldare senza interruzioni mentre la seconda è in carica.

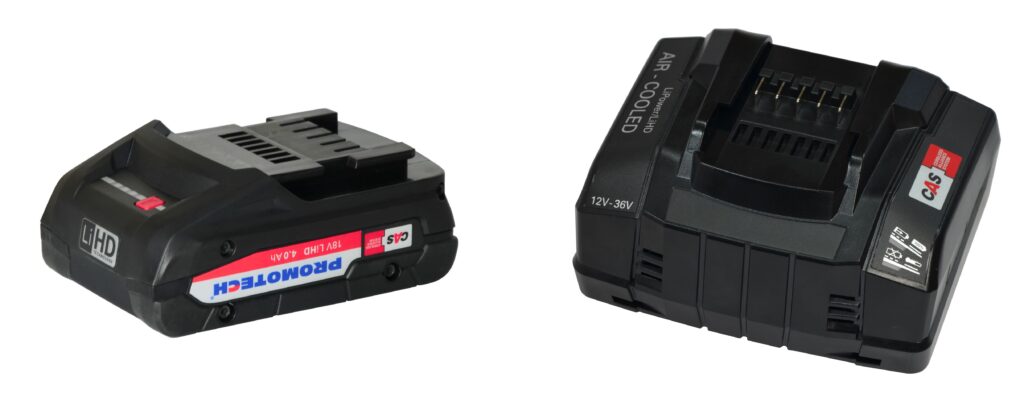

Tempi di ricarica (Caricabatteria LDW-0738-10-00-30-0 EU / LDW-0738-04-00-30-0 UK):
~ 30 min (4.0 Ah)
~ 41 min (5.5 Ah)
~ 74 min (10.0 Ah)
Un indicatore di capacità integrato consente di monitorare facilmente lo stato di carica.
Leggi il nostro articolo per saperne di più su CAS >>
I profili in acciaio sono utilizzati non solo per strutture portanti, ma anche come elementi di rinforzo e finitura. Grazie alla vasta gamma di forme e dimensioni, possono essere adattati con precisione ai requisiti di ogni progetto.
MANTIS Battery offre un metodo più sicuro, più rapido e più affidabile per la saldatura dei rinforzi, riducendo i tempi totali senza compromettere la qualità.
