Rail Titan 2 | Modułowy Wózek Spawalniczy

Rail Titan to w pełni modułowy traktorek spawalniczy, który konfigurowany jest w zależności od potrzeb użytkownika. Może być używany do spawania, ciecia gazowego i plazmą, żłobienia  zarówno na elementach płaskich, jak i krzywoliniowych oraz rurach. Elementem prowadzącym głowicę są tory aluminiowe, superflex lub tory pierścieniowe. Tory umożliwiają eksploatację głowicy we wszystkich pozycjach spawalniczych. Stosując tory pierścieniowe na podporach śrubowych lub magnetycznych możemy pracować na rurach lub zbiornikach o średnicach od 200-3000mm.

Zarówno tory proste jak i pierścieniowe mogą być mocowane na spawanym elemencie za pomocą podstawek magnetycznych. Gdy spawamy materiały niemagnetyczne (aluminium, stal nierdzewna) używamy systemu podciśnieniowego (VACUUM). Minimalna krzywizna, na której można mocować tory proste elastyczne ma promień 5m.

Głowica spawalnicza Rail Titan jest w pełni ekranowana przed zakłóceniami wysokoczęstotliwościowymi prądu i może być bezpiecznie stosowana ze źródłami prądu TIG.

Rail Titan 2 | Modułowy Wózek Spawalniczy

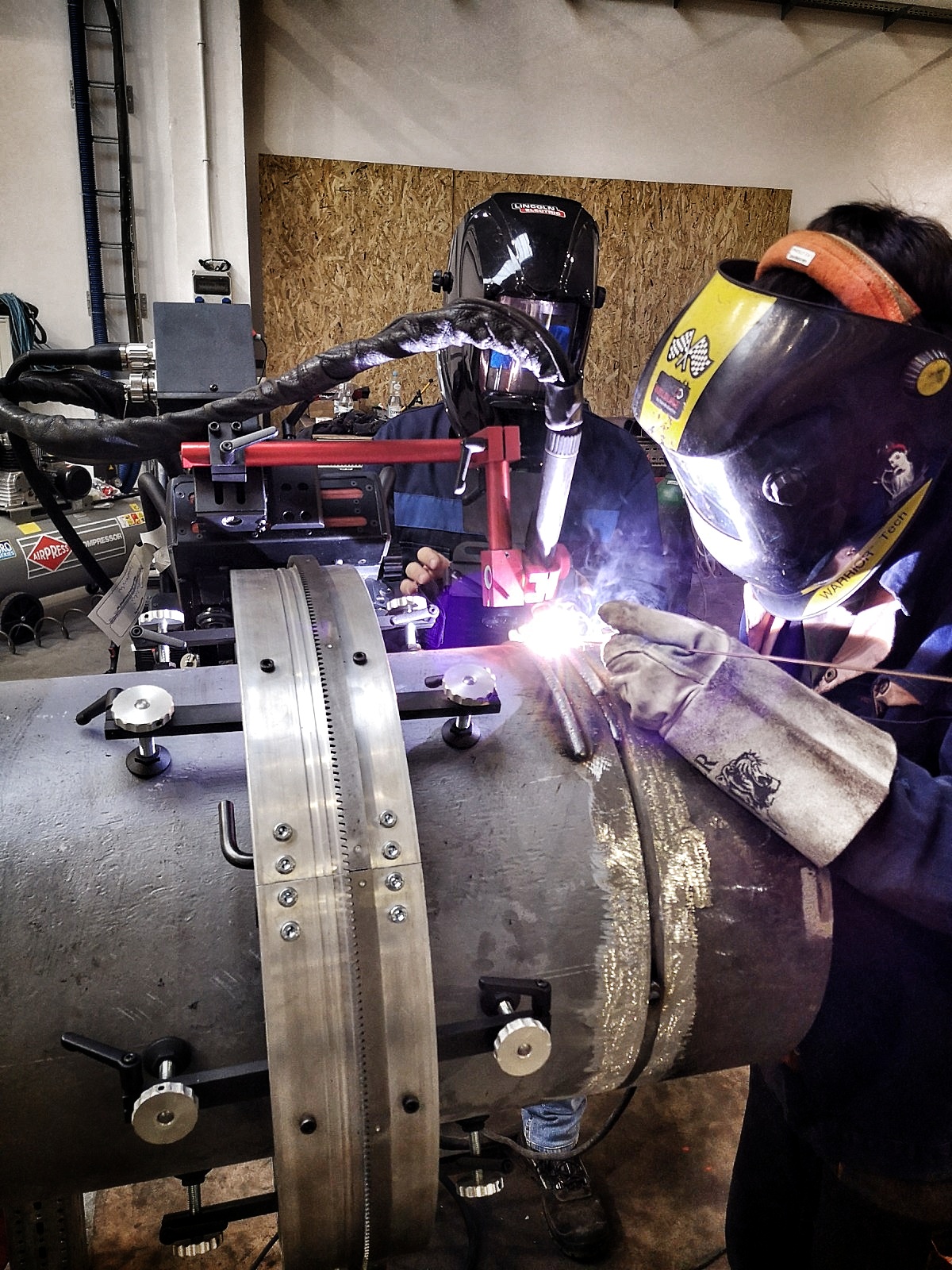

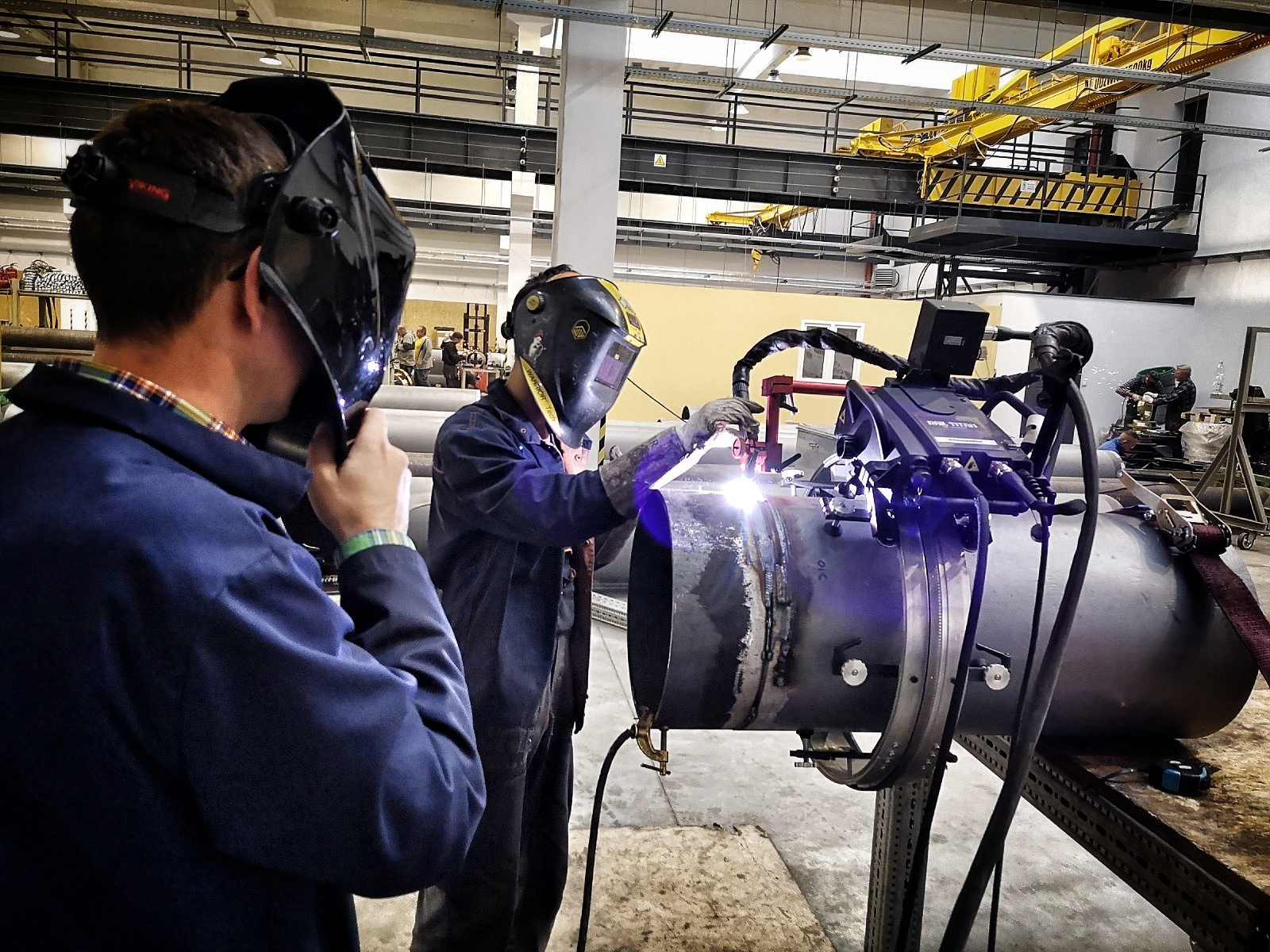

Tory pierścieniowe
od 200 mm do 3000
mm średnicy wewnętrznej

Tor super elastyczny
min. śr. zew. 1500 / min. śr wew. 3400 mm

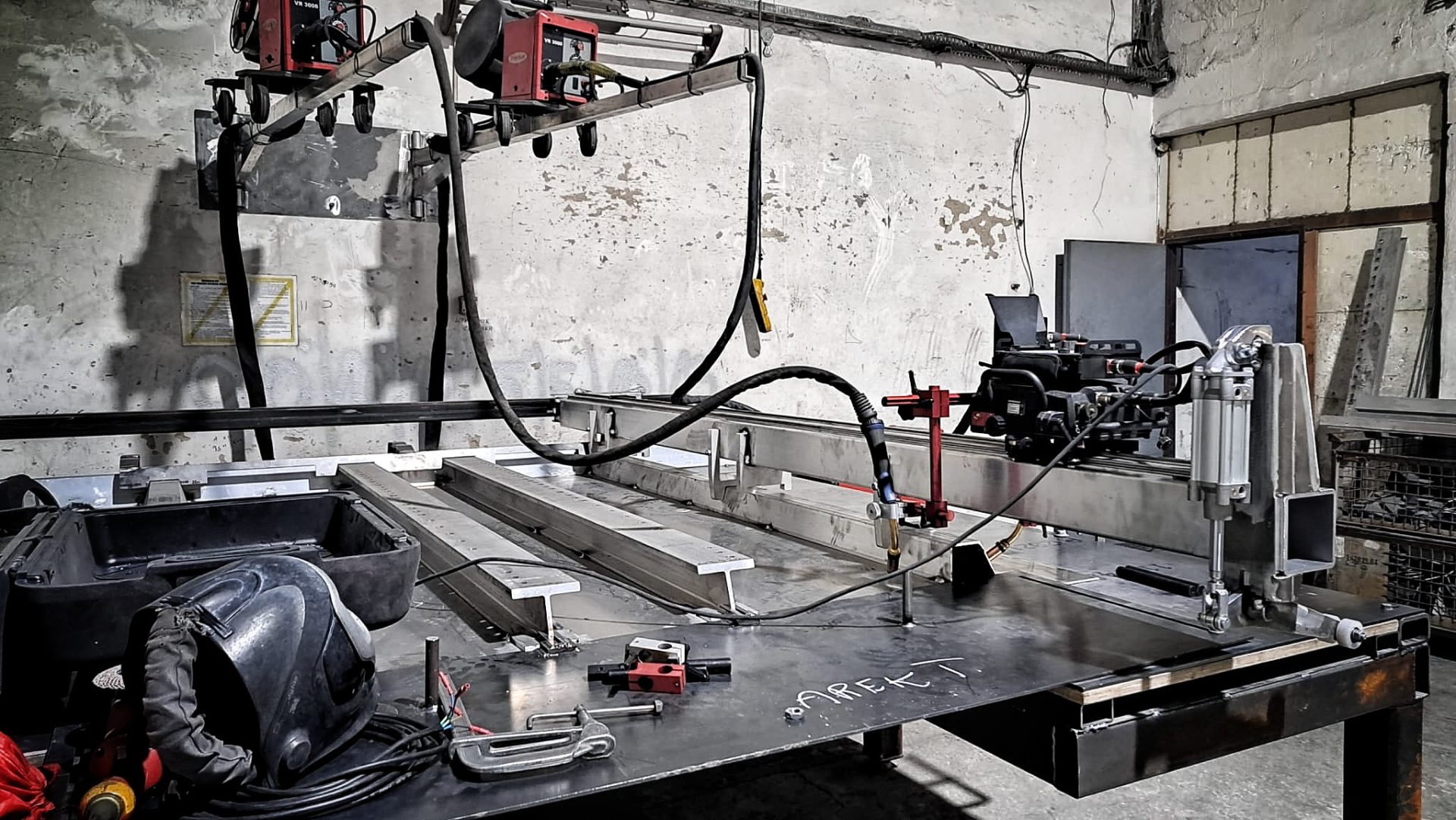

Tory gięte
od 3m do 10m
średnicy zewnętrznej

Pędkość w poziomie
0–250 cm/min

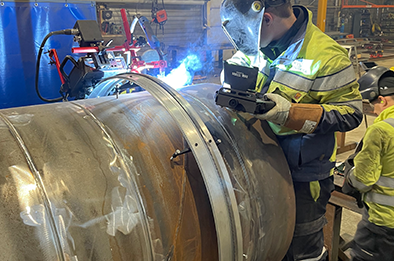

Zastosowania obwodowe z minimalnym promieniem 100 mm

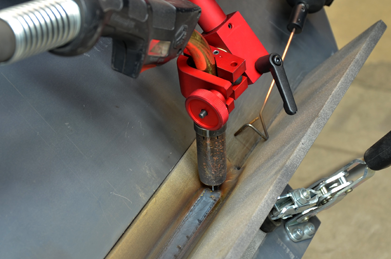

Śledzenie spawu umożliwia aktywną kompensację pozycji uchwytu spawalniczego

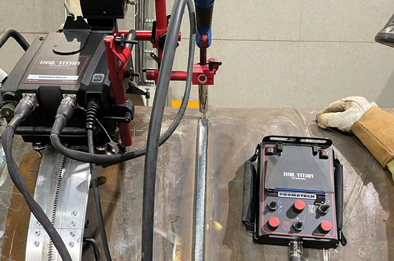

Proste, trójkątne, trapezowe i kwadratowe ścieżki spawania

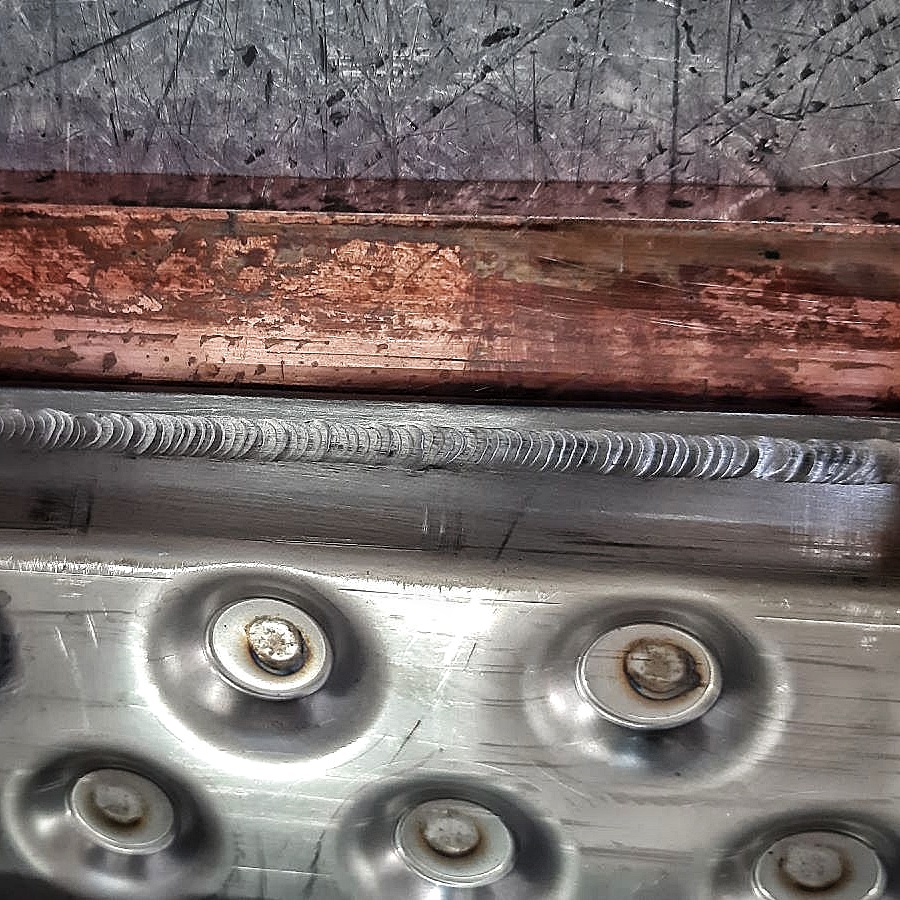

Spawanie TIG blach z tytanu

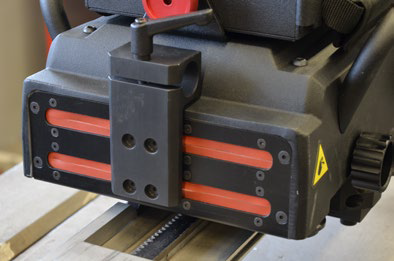

Pokrywy silikonowe chronią przed brudem i iskrami

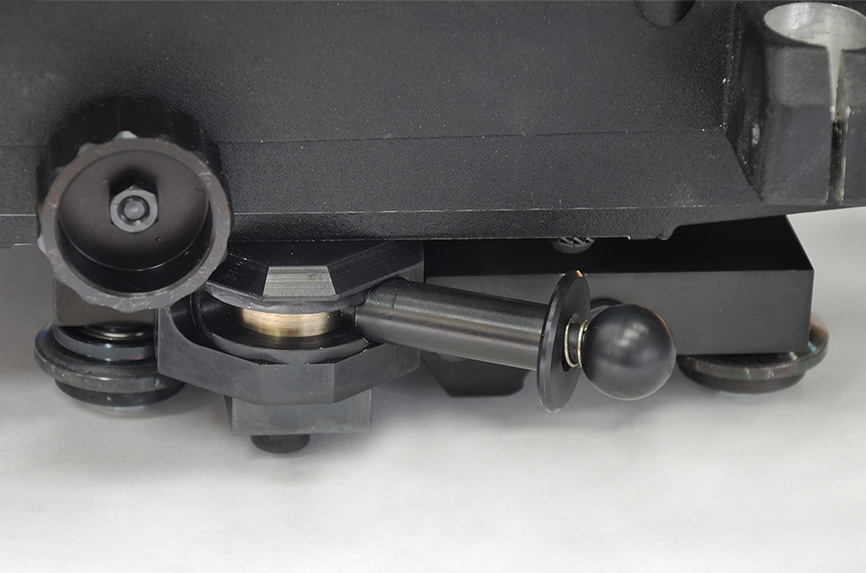

Single lever with lock to position Rail Titan to track

Specyfikacja techniczna

Napięcie1~ 100–240 V, 50–60 Hz
Moc120 W
Pozycja spawania

(według PN-EN ISO 6947 i AWS/ASME)
PoziomaPA/1F/1G
PB/2F
PC/2G
PD/4F
PE/4G
PionowaPF/3G
PG/3F (skontaktuj się ze sprzedawcą)
PG/3G
Średnica materiału cylindrycznegoTorowisko pierścieniowe (OD)0,2–3 m
Torowisko elastyczne (OD)

Minimum 1,5 m
Torowisko elastyczne (ID)

Minimum 3,4 m
Torowisko gięte na wymiar (OD)3–10 m

(skontaktuj się ze sprzedawcą)
Torowisko półelastyczne (OD)Minimum 10 m
Typ palnikaMIG/MAG, TIG, gazowy,
plazmowy
Średnica palnika MIG/MAG16–22 mm
Minimalna grubość materiału przy mocowaniu magnetycznym5 mm
Siła uciągu w poziomie400 N
Siła uciągu w pionie315 N
Prędkość w poziomie0–250 cm/min
Prędkość w pionie0–250 cm/min
Rodzaj oscylacjiLiniowy
Rodzaj ścieżki spawaniaProsta, trójkąt, trapez, prostokąt
Szerokość oscylacji0,1–11,8 cm
Prędkość oscylacji10–200 cm/min
Czas zatrzymania oscylacji na środku i końcach0–5 s
Maksymalna siła uciągu oscylatora100 N
Wymagana temperatura otoczenia0–50°C
Maksymalna dopuszczalna wilgotność otoczenia bez kondensacji80%
Stopień ochronyIP 20
Masa13 kg

2404Rail Titan 2 | Modułowy Wózek Spawalniczy

Power cord 230 V (European plug)

PWD-0466-18-00-00-0

339Rail Titan 2 | Modułowy Wózek Spawalniczy

Dual arc ignition cable 6.5 m (21 ft)

KBL-0466-17-00-00-0

2340Rail Titan 2 | Modułowy Wózek Spawalniczy

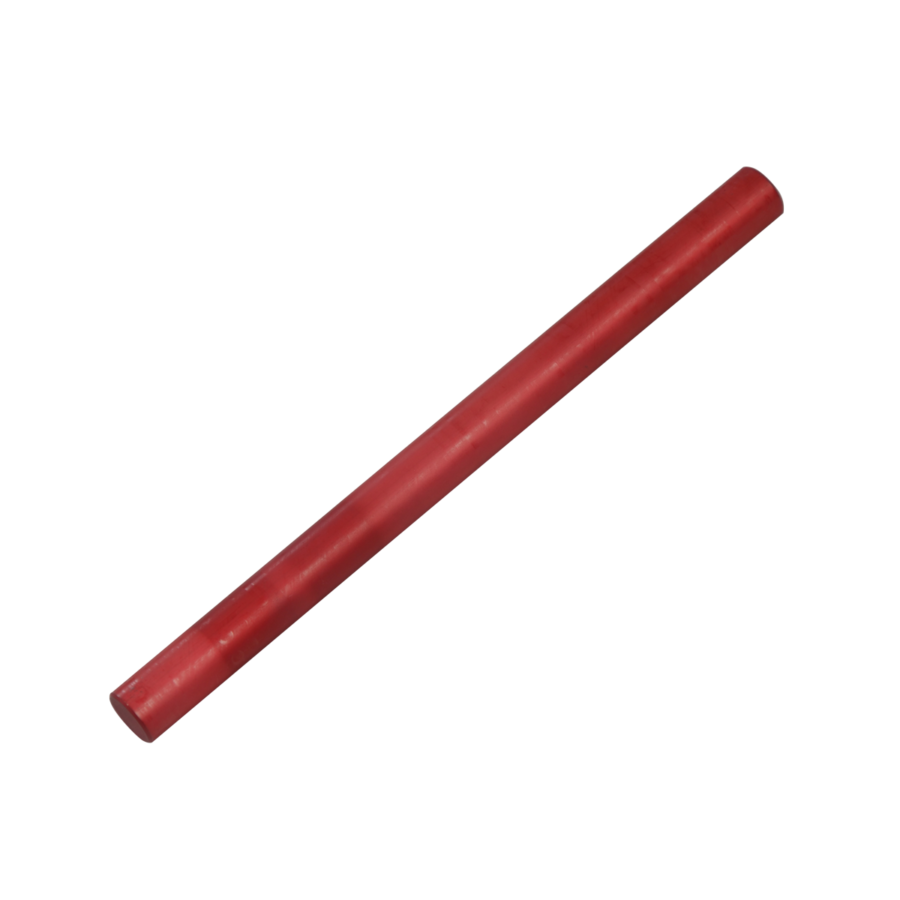

300 mm (12″) rod

WSP-0523-16-00-00-0

2342Rail Titan 2 | Modułowy Wózek Spawalniczy

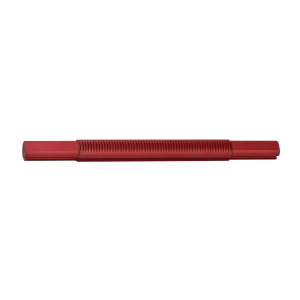

300 mm (12″) rack

RAM-0523-17-00-00-0

378Rail Titan 2 | Modułowy Wózek Spawalniczy

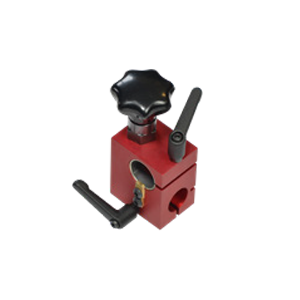

Rackholder

ZSP-0475-62-00-00-0

381Rail Titan 2 | Modułowy Wózek Spawalniczy

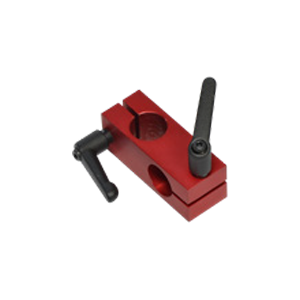

Clamping block with levers

KST-0525-11-00-00-0

382Rail Titan 2 | Modułowy Wózek Spawalniczy

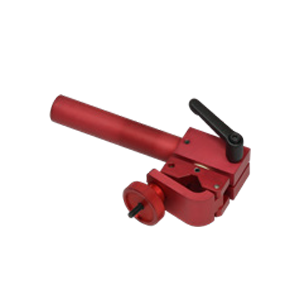

Short rod torch holder with fits-all clamp

UCW-0476-20-00-00-0

2344Rail Titan 2 | Modułowy Wózek Spawalniczy

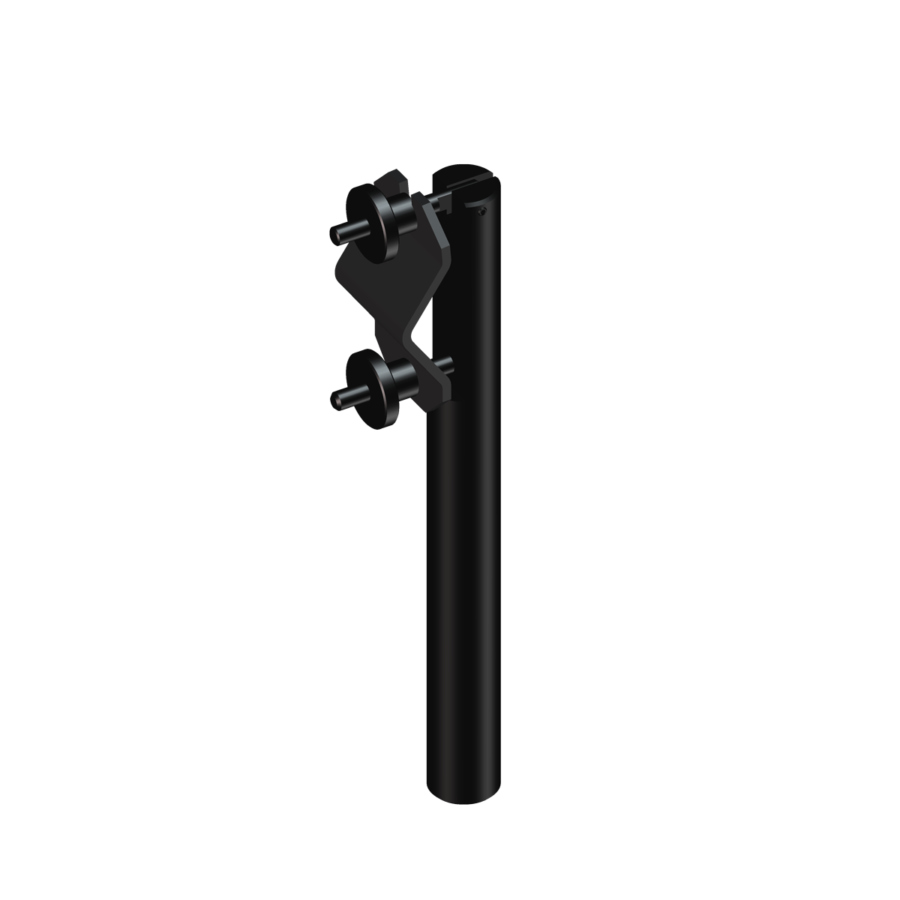

Cable anchor

UCW-0654-02-00-00-0

2338Rail Titan 2 | Modułowy Wózek Spawalniczy

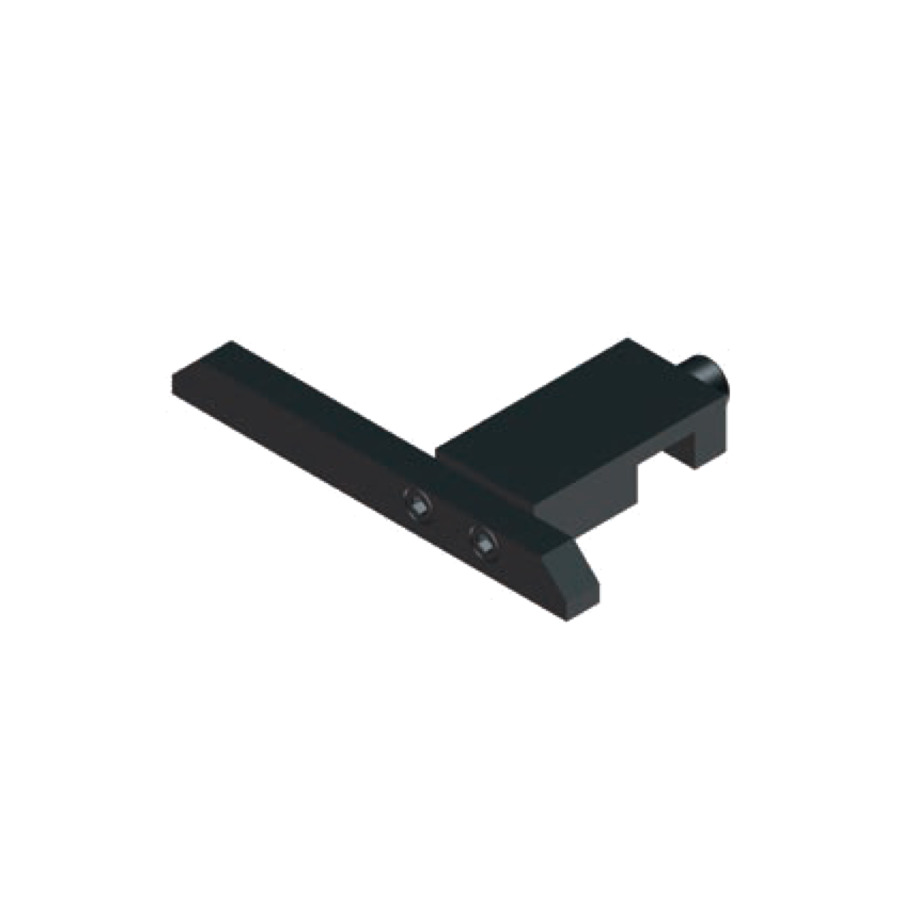

Contact block

ZDR-0523-76-00-00-0
