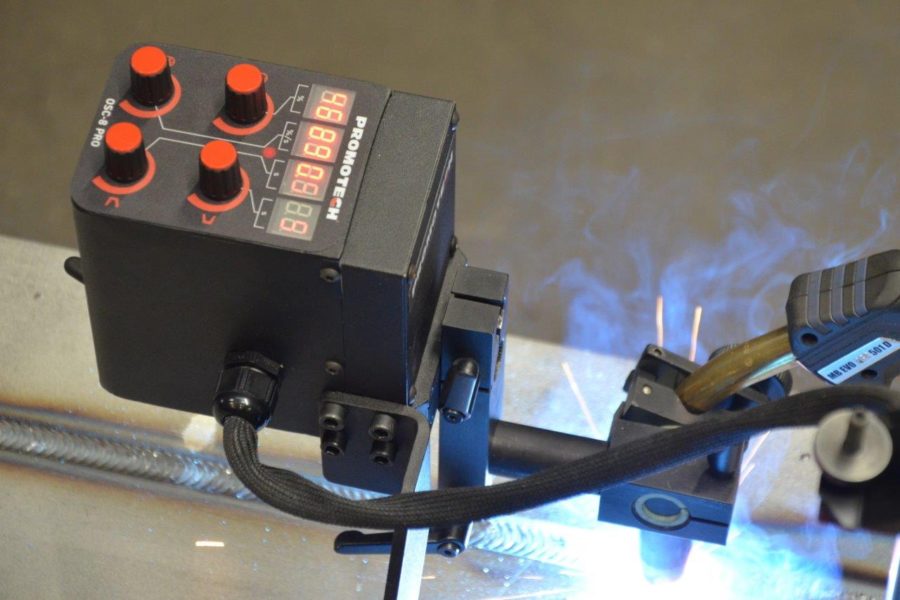

OSC-8 PRO Winkeloszillator Mit Led-Anzeige

Der OSC-8 PRO ist ein Winkeloszillator der neusten Generation mit LED-Anzeige, benutzerfreundlicher Voreinstellung und Kontrolle von vier Schweißparametern: Pendelbreite, Pendelgeschwindigkeit, rechte und linke Haltezeit. Die ideale Lösung für Pendelschweißnähte bei vielen Anwendungen, wie z. B.: Rohre, Behälter, Flansche, Fittings und vieles mehr. Der mobile Winkeloszillator OSC-8 PRO kann an Schweißtraktoren, Schweißpositionierern, Drehtischen, oder einem vorhandenen Schweißsystem, wie z. B. einer Säule und einem Ausleger, kombiniert werden.

Leichtes und kompaktes Design
vier einstellbare Parameter (Pendelbreite, Pendelgeschwindigkeit, Haltezeit jeweils re/ li)
Dreieckige und trapezförmige Schweißbahnen
einfaches Bedienfeld (vier Knöpfe)
Digitale LED-Anzeige für präzises Einstellen und Ablesen der Oszillationsparameter; sie zeigt außerdem den aktuellen Status des OSC-8 PRO an und liefert Sicherheits- und Diagnoseinformationen
Zwei Steuerungsmodi: manuelles und externers Einschalten
Kann als eigenständige Einheit betrieben werden oder als Komponente von Schweißsystemen, die mit Schweißtraktoren, Positionierern, Portalsystemen usw. konfiguriert sind

Schau Video

Broschüre

E-mail Senden

Um das Beste aus diesem Schweiß- oder Schneidtraktor herauszuholen, entdecken Sie unser neues

Welding & cutting accessories catalogue.


Stromspannung	14–24 V DC
Leistung	50 W
Brennertyp	MIG/MAG
Brennerdurchmesser	16–22 mm
Schwingungsart	Pendel
Pendelbreite bei r = 150 mm	1–30 mm (3–99%)
Pendelgeschwindigkeit bei einer Pendelbreite von 10 mm und einer Verweilzeit von Null an den Enden	12–300 Zyklen/min
Haltezeit an den Enden	0–5 s
Maximales Drehmoment	8 N·m
Schutzgrad	IP 20
Schutzklasse	I
Erforderliche Umgebungstemperatur	0–50°C
Gewicht	2.1 kg
Produktcode:	OSC-0799-10-00-00-0

Nach Namen suchen

Nach Produktcode suchen

Nach Kategorie filtern

Alle auswählen
Pendulum oscillation
Control panels and cables
Cross slides
Other

Ergebnisse: 9

Angewendete Filter:

Keine Ergebnisse gefunden. Versuche, deine Filter oder deinen Suchbegriff zu ändern.

ADT-0744-13-00-00-0 Cross-slide adapter for torch stand
- enables mounting of pendulum oscillator OSC-8 PRO
- on torch stand STJ-0744-10-00-02-0 and on torch stand XL STJ-0744-10-00-01-0
- includes: angle adapter, block adapter 50x35x40 mm, screws M5x50 (4 pcs), M5x20 (3 pcs), M5x10 (8 pcs),
PWD-0720-04-00-00-0 Cable connecting adapter 1 m for OSC-8 PRO
- length: 1 m
STJ-0744-10-00-01-0 Torch Stand XL
STJ-0744-10-00-02-0 Torch Stand
WZK-0799-05-00-00-0 External power cable
- for connecting the oscillator to an external power supply with a voltage of 14-24 V DC
- enables start/stop of OSC-8 PRO in external mode
ZSL-0720-03-00-01-0 Power supply unit US
- voltage: 1~ 115 V, 50-60 Hz
- US plug
- includes control cable for power supply 5m PWD-0720-02-00-00-0
- requires optional 1 m long adapter cable PWD-0720-04-00-00-0 to extend the connection to 6 metres between power supply and OSC-8 PRO
ZSL-0720-03-00-04-0 Power supply unit D
- voltage: 1~ 230 V, 50-60 Hz
- D plug
- includes control cable for power supply 5m PWD-0720-02-00-00-0
- requires optional 1 m long adapter cable PWD-0720-04-00-00-0 to extend the connection to 6 metres between power supply and OSC-8 PRO
ZSL-0720-03-00-05-0 Power supply unit EU
- voltage: 1~ 230 V, 50-60 Hz
- EU plug
- includes control cable for power supply 5m PWD-0720-02-00-00-0
- requires optional 1 m long adapter cable PWD-0720-04-00-00-0 to extend the connection to 6 metres between power supply and OSC-8 PRO
ZSP-0466-14-00-00-0 Cross-slide 0-35 mm both up-down and left-right
- 0-35 mm up and down adjustment
- 0-35 mm left and right adjustment

Product sheet | OBS-8 PRO | Winkeloszillator mit LED-anzeige 2026.06
view download
Produktübersicht | Schweiss- und schneidtraktoren 2025.11
view download
Hauptkatalog | Schweiss und schneidtraktoren 2026.03
view download
Katalog | Zubehörkatalog für Schweisstraktoren 2026.08
view download

Steignahtschweißen

machine

GECKO Battery 2 + OSC-8 PRO

country

Italien

description

Präzises Vertikal-Schweißen mit GECKO Battery 2 und OSC-8 PRO Pendeloszillator
Vertikale Steignaht-Anwendung:
• Blechdicke: 30 mm
• Fase: 60°
• Wurzelspalt: 5 mm
• Massivdraht aus Stahl, 1,2 mm
Der Oszillator passt sich nahtlos an verschiedene Schweißnahtgeometrien an und erzeugt dreieckige oder trapezförmige Bahnen. Der OSC-8 PRO sorgt für eine optimale Ausbringung und eine bessere Aufmischung zwischen Grund- und Zusatzwerkstoff, insbesondere bei dickeren Werkstücken.
Ein kabelloser Schweißtraktor mit eingebautem Oszillatoranschluss ist nicht nur praktisch – er steigert die Leistung. Und mit einem Gewicht von nur etwas über 8 kg ist dieser kompakte und tragbare Traktor überall einsetzbar.

Rohrschweissen in Position 2G mit dem Pendel-Oszillator OSC-8

machine

GECKO Battery + OSC-8

country

Vereinigte Arabische Emirate

description

𝗚𝗘𝗖𝗞𝗢 𝗕𝗮𝘁𝘁𝗲𝗿𝘆 im Einsatz in 𝐃𝐮𝐛𝐚𝐢!
Ein weiterer erfolgreicher Einsatz für den Schweisstraktor GECKO Battery von PROMOTECH, diesmal an einem Rohr mit 1,2 m Durchmesser und 40 mm Wandstärke in 2G-Position, zusammen mit dem Pendel-Oszillator OSC-8

Auf Kundenwunsch haben wir die Oszillation demonstriert:
Wurzel + 2 Fülllagen mit Oszillation
Dann Mehrlagen-Schweißen ohne Oszillation

Mit dem Pendel-Oszillator OSC-8 PRO an einem gekrümmten Werkstück

machine

SCORPIO Battery + OSC-8 PRO

country

Polen

description

Mit OSC-8 PRO präzise Steuerung von Pendelbreite, Pendelgeschwindigkeit und Verweilzeiten links/rechts
Der SCORPIO BATTERY verfügt über eine integrierte Aschluss zur Stromversorgung des Oszillators – kein externes Netzteil erforderlich

Minimaler Radius:
• Außen: 1000 mm (39 3/8”)
• Innen: 1250 mm (49 7/32”)

Schweißpositionen: PA/1F/1G, PB/2F, PC/2G

GECKO Battery und OSC-8

machine

GECKO Battery + OSC-8

country

Italien

industry

Werftumgebungen

description

PROMOTECH Gecko Akku-Schweisstraktor mit Oszillator OSC-8 in anspruchsvollen Werftumgebungen. Mit der Oszillation erreichen Sie eine bessere Verbindung zwischen dem Grundwerkstoff und dem Schweißgut, insbesondere in dickeren Abschnitten, so dass Ihre Schweißnähte der rauen Meeresumgebung standhalten.
